圆柱滚子轴承 规格表

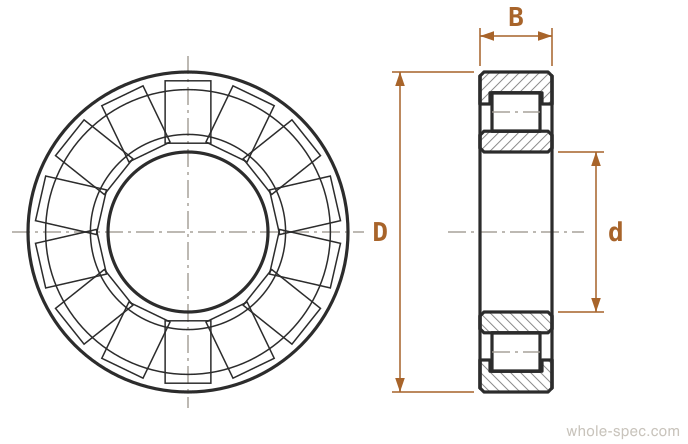

Cylindrical Roller Bearing Specifications — 18个尺寸
KS B 2001ISO 15JIS B 1533
KSISOJISCylindrical Roller Bearing
6 sizes以下尺寸在 KS B 2001 · ISO 15 · JIS B 1533 中相同。
| Nominal | dBore | DOD | BWidth | Cr | rpm |
|---|---|---|---|---|---|
| NU204 | 20 | 47 | 14 | 16800N | 14000 |
| NU205 | 25 | 52 | 15 | 21600N | 12000 |
| NU206 | 30 | 62 | 16 | 31900N | 10000 |
| NU208 | 40 | 80 | 18 | 49400N | 8000 |
| NU210 | 50 | 90 | 20 | 60000N | 6700 |
| NU212 | 60 | 110 | 22 | 81900N | 5600 |
圆柱滚子承受高径向载荷。用于大型电机、轧机和齿轮箱等重载旋转部位。
实务注意事项
- NU/NJ类型允许轴向浮动以补偿热膨胀。固定侧用NJ/NUP，自由侧用NU。
- 径向承载力高于球轴承但几乎无轴向承载力。有轴向载荷时考虑角接触或圆锥滚子轴承。
选型指南
用于高径向载荷场合。承载能力大于球轴承；NU/NJ型允许轴向浮动以补偿热膨胀。适用于大型电机、齿轮箱和承受重载的轧机。
主要特点
- 圆柱滚子线接触提供高径向承载力，允许轴向浮动（NJ/NU型）
- NU（外圈双挡边）/ NJ（内圈单挡边）/ NUP（双挡边）轴向约束不同
- 内外圈可分离，有利于补偿轴向热膨胀
主要应用领域
大型电动机、齿轮箱中间轴、压缩机曲柄、铁路车轴、风力发电主轴
常见问题
圆柱滚子轴承NU、NJ、NUP类型有什么区别？
NU：双向轴向浮动（热膨胀补偿）。NJ：单向轴向载荷。NUP：双向轴向载荷。根据固定端/自由端设计要求选择。
