Fit Tolerance Calculator

用途

计算用 ISO 286（KS B 0401）公差带符号指定的孔与轴实际如何配合。输入基本尺寸和孔、轴符号后，求出各自的尺寸极限和上下偏差，判定属于间隙配合、过渡配合还是过盈配合，并以微米给出最大与最小间隙或过盈。

输入值

只需三项输入：基本尺寸 D(mm，1~500)、孔符号(大写，如 H7)、轴符号(小写，如 g6)。字母决定基本偏差位置，数字决定 IT 等级(公差宽度)。在快速选择中选取 H7/g6 等常用配合，两个符号会自动填入。

主要公式

按尺寸段从 IT 表和基本偏差表取值构成极限尺寸。孔 H 的下偏差 EI=0，上偏差 ES=+IT。轴 a~h 上偏差 es=基本偏差、下偏差 ei=es−IT；k~u 的 ei=基本偏差、es=ei+IT；js/JS 取 ±IT/2 对称。判定用最大间隙=ES(孔)−ei(轴)、最小间隙=EI(孔)−es(轴)：最小间隙大于零为间隙配合，最大间隙小于零为过盈配合，跨零则为过渡配合。

计算示例

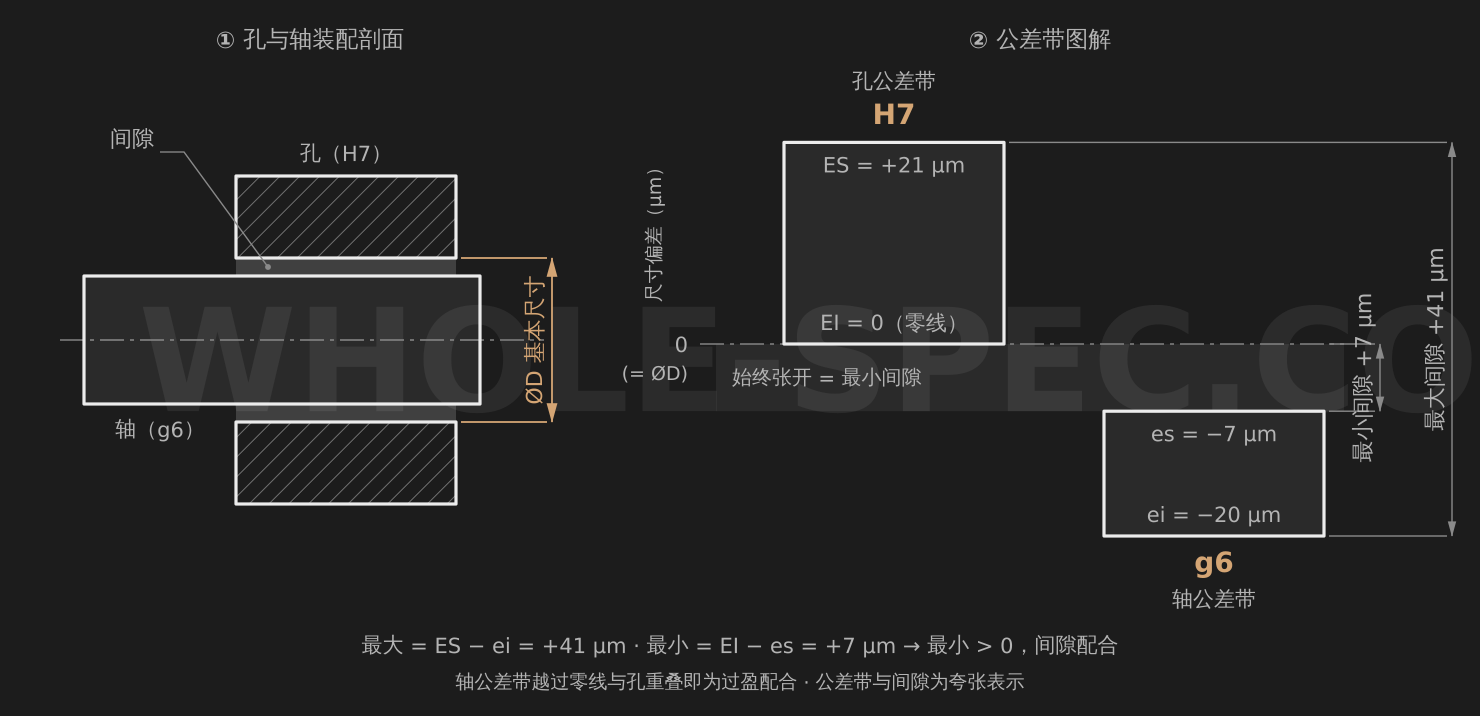

以 ø30 H7/g6 为例。30mm 属 18~30 段，故 IT7=21μm、IT6=13μm。孔 H7 的 EI=0、ES=+21，得 ø30.000~ø30.021。轴 g6 的基本偏差 es=−7、ei=es−IT=−7−13=−20，得 ø29.980~ø29.993。最大间隙=21−(−20)=41μm=0.041mm，最小间隙=0−(−7)=7μm=0.007mm。最小间隙为正，属间隙配合，始终保留 0.007~0.041mm 间隙，是精密滑动配合。

注意事项

计算值仅为常温几何尺寸。实际配合受表面粗糙度(峰顶压平使有效过盈减小)、热膨胀(热装加热、运行温差)、压入方法和材料屈服影响，故过盈配合需另行校核压入力与应力。此外同一符号在不同尺寸段的 IT 与基本偏差不同，结果也随之改变，应准确输入 D。
