不等边角钢 规格表
Unequal Angle Specifications — 8个尺寸
KS D 3502JIS G 3192
KSJISUnequal Angle
4 sizes以下尺寸在 KS D 3502 · JIS G 3192 中相同。

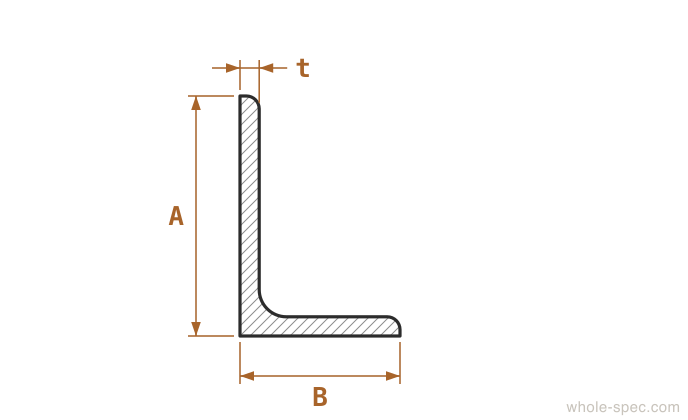

| Nominal | A | B | t | Weight | Ix | Iy |
|---|---|---|---|---|---|---|
| L75×50×6 | 75 | 50 | 6 | 5.67 | 36.5 | 11.9 |
| L100×75×7 | 100 | 75 | 7 | 9.33 | 104 | 44.6 |
| L125×75×10 | 125 | 75 | 10 | 14.9 | 237 | 60.3 |
| L150×90×12 | 150 | 90 | 12 | 21.6 | 495 | 123 |
两边不等长的L形截面型钢。用于非对称加强和特殊结构。
实务注意事项
- 长边朝向载荷方向更高效。适用于非对称加强和特殊结构。
- 库存可能少于等边角钢——请提前确认交期。
选型指南
不等边L型钢，用于非对称加强和特殊结构。将长边朝向载荷方向以提高效率。
主要特点
- 不等边L形截面，长边方向有更高截面性能
- KS D 3502标准，如75×50–150×90 mm，适合非对称载荷构件
- 长边用螺栓连接到法兰面时短边起加强筋作用
主要应用领域
船体框架肋、楼梯纵梁、冲压框架加固、车辆底盘、起重机臂构件
常见问题
不等边角钢在什么情况下使用？
用于需要非对称加强的场合。例：柱子仅一侧需要加强时，将长边朝向受力方向。
