铆螺母 规格表

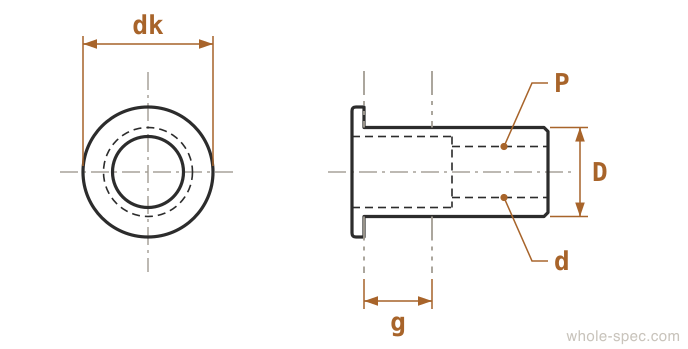

Rivet Nut Specifications — 6个尺寸
Rivet Nut
6 sizes| Nominal | d | P | DBody Dia | dkFlange Dia | Grip Range |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 4.9 | 7 | 0.5~2.5 |
| M4 | 4 | 0.7 | 5.9 | 9 | 0.5~3.0 |
| M5 | 5 | 0.8 | 6.9 | 10 | 0.5~3.5 |
| M6 | 6 | 1 | 8.9 | 13 | 0.5~4.0 |
| M8 | 8 | 1.25 | 10.9 | 15 | 0.5~4.5 |
| M10 | 10 | 1.5 | 12.9 | 18 | 1.0~5.0 |
安装在板材上形成内螺纹的盲铆螺母。用于只能单侧操作的薄板紧固。
实务注意事项
- 确认夹持范围与板材厚度匹配。超范围安装会导致铆接不完全——螺母会旋转或脱出。
- 安装后务必进行拉拔测试确认固定状态。铆接不充分会导致使用中脱落。
选型指南
在薄板（0.5–3mm）上单侧操作即可创建螺纹连接点。铆接安装形成永久螺纹。广泛用于汽车车身、电子设备机箱和飞机面板。比自攻螺钉更耐反复拆装；不像焊接螺母那样产生热变形。
主要特点
- 铆接安装于薄板上，形成内螺纹
- 支持板厚0.5–3.0 mm，单侧操作即可创建紧固点
- 平头型安装后与表面齐平，无需沉孔加工
主要应用领域
汽车车身钣金、电子设备底盘、飞机面板、电梯内饰、家电钣金
常见问题
铆螺母的夹持范围是什么？
可安装的板材厚度范围。例：0.5-3.0mm夹持范围表示仅适用于该厚度范围。超出范围安装会导致压铆不良和固定力不足。
