平键 规格表
Parallel Key Specifications — 48个尺寸
KS B 1311JIS B 1301DIN 6885
KSJISDINParallel Key
12 sizes以下尺寸在 KS B 1311 · JIS B 1301 · DIN 6885 中相同。
| Nominal | b | h | Shaft Dia | Standard |
|---|---|---|---|---|
| 2×2 | 2 | 2 | 6~8 | KS B 1311 |
| 3×3 | 3 | 3 | 8~10 | KS B 1311 |
| 4×4 | 4 | 4 | 10~12 | KS B 1311 |
| 5×5 | 5 | 5 | 12~17 | KS B 1311 |
| 6×6 | 6 | 6 | 17~22 | KS B 1311 |
| 8×7 | 8 | 7 | 22~30 | KS B 1311 |
| 10×8 | 10 | 8 | 30~38 | KS B 1311 |
| 12×8 | 12 | 8 | 38~44 | KS B 1311 |
| 14×9 | 14 | 9 | 44~50 | KS B 1311 |
| 16×10 | 16 | 10 | 50~58 | KS B 1311 |
| 18×11 | 18 | 11 | 58~65 | KS B 1311 |
| 20×12 | 20 | 12 | 65~75 | KS B 1311 |
插入轴与轮毂之间传递扭矩的矩形截面键。最常见的轴-轮毂紧固方式。
实务注意事项
- 键长应为轮毂长度的1.0–1.5倍。过短造成面压过大和变形；过长产生应力集中。
- 键槽角必须指定R或倒角。锐角导致应力集中，引发轴疲劳断裂。
选型指南

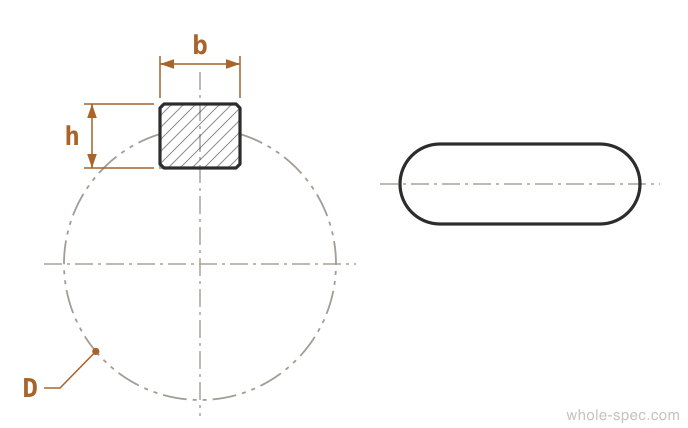

在轴和轮毂之间传递扭矩的最常见方法。键截面（b×h）由KS/ISO标准根据轴径确定。键长应为轮毂长度的1.0–1.5倍。根据键槽加工方式选择A型（两端圆）、B型（两端方）或C型（一端圆）。
主要特点
- 矩形截面（b×h），KS B 1311 / DIN 6885-1标准，按轴径确定键尺寸
- 两端圆形（A型）/两端方形（B型）/一端圆形（C型）
- S45C或SUS304材质，通过轴和毂键槽侧面配合传递扭矩
主要应用领域
电机-减速机轴连接、皮带轮/链轮固定、泵叶轮、风机轮毂、联轴器轴
常见问题
键截面尺寸（b×h）如何确定？
根据轴径按KS B 1311 / DIN 6885-1标准确定。例：ø25轴→键b8×h7，ø40→b12×h8。请参照规格表。
