金属垫圈 规格表
Metal Washer Specifications — 8个尺寸
Metal Washer

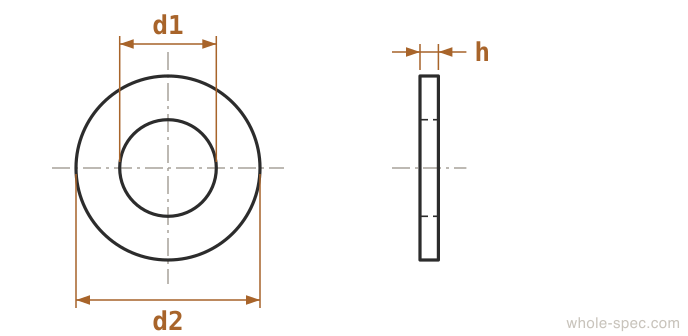

8 sizes| Nominal | d1Inner | d2Outer | hThick | Material |
|---|---|---|---|---|
| M3 | 3.2 | 7 | 0.5 | 铜 |
| M4 | 4.3 | 9 | 1 | 铜 |
| M5 | 5.3 | 10 | 1 | 铜 |
| M6 | 6.4 | 12 | 1.5 | 铜 |
| M8 | 8.4 | 16 | 1.5 | 铜 |
| M10 | 10.5 | 20 | 2 | 铜 |
| M12 | 13 | 24 | 2 | 铜 |
| M16 | 17 | 30 | 2 | Aluminum |
铜、黄铜等金属垫圈，用于需要密封或导热的场合。
实务注意事项
- 铜垫圈用于液压管接头密封前退火（600–700°C）可大幅提升密封性能。
- 每次重复使用前必须退火。已拧紧的铜垫圈会加工硬化，密封能力下降。
选型指南
铜/黄铜垫圈用于电气导通、密封或高温场合。铜垫圈是液压接头密封的必备件；使用前退火可改善密封性。是尼龙/橡胶无法承受的高温（~400°C）环境的替代方案。
主要特点
- 铜、黄铜或磷青铜材质确保导电性，形成接地通路
- 软金属特性可兼作密封垫圈
- 在高温（~400°C）下仍保持弹性，替代尼龙/橡胶垫圈
主要应用领域
电气接地连接、液压接头密封（铜垫圈）、高温管道、变压器端子、锅炉法兰
常见问题
铜垫圈如何退火？
加热至600-700°C后淬水冷却。退火使铜软化，贴合密封面。每次重复使用前都需要退火。
