统一螺纹 规格表
Unified Thread Specifications — 10个尺寸
ANSI B1.1
ANSIUnified Thread
10 sizes| Nominal | dinch | dmm | TPI | P |
|---|---|---|---|---|
| 1/4"-20 UNC | 1/4 | 6.35 | 20 | 1.27 |
| 5/16"-18 UNC | 5/16 | 7.94 | 18 | 1.41 |
| 3/8"-16 UNC | 3/8 | 9.53 | 16 | 1.59 |
| 1/2"-13 UNC | 1/2 | 12.7 | 13 | 1.95 |
| 5/8"-11 UNC | 5/8 | 15.88 | 11 | 2.31 |
| 3/4"-10 UNC | 3/4 | 19.05 | 10 | 2.54 |
| 1"-8 UNC | 1 | 25.4 | 8 | 3.18 |
| 1/4"-28 UNF | 1/4 | 6.35 | 28 | 0.91 |
| 3/8"-24 UNF | 3/8 | 9.53 | 24 | 1.06 |
| 1/2"-20 UNF | 1/2 | 12.7 | 20 | 1.27 |
This specification follows ANSI/ASME (American National Standards). Inch-based units apply; required for maintaining US/Canadian equipment and meeting North American market requirements.
采用英制螺纹（UNC/UNF）的北美/英国标准螺钉。维护美国进口设备时需要。
实务注意事项
- 外观与公制螺纹相似但螺距不同——绝不可混用。强行装配会损坏螺纹。
- 统一制紧固件在国内难以采购。请为进口设备维护提前备货。
选型指南
用于维护美国/英国产设备。UNC（粗牙）和UNF（细牙）螺纹与公制不兼容——绝不能混用。国内供货可能有限；新设计优先使用公制螺纹，统一螺纹仅用于进口设备维护。
主要特点
- 英制UNC（粗牙）/ UNF（细牙）螺纹体系，美国/英国标准兼容

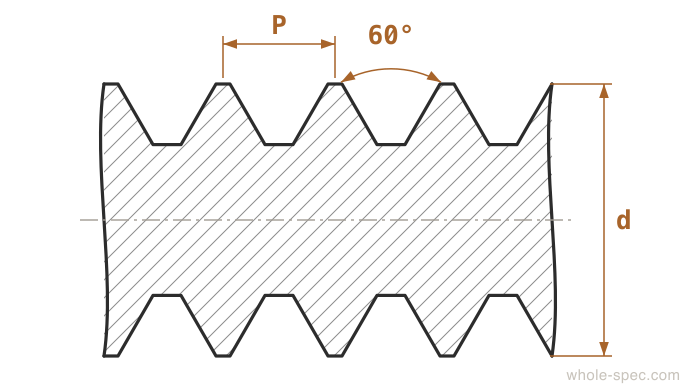

- 60°螺纹角，与公制螺纹螺距/外径不兼容，切勿混用
- #0 (1.524 mm) 至 2 in 范围，SAE Grade 2/5/8强度分级
主要应用领域
美国产机械维修、飞机(AN/NAS)、进口汽车零部件、油气设备、国防装备
常见问题
UNC和UNF有什么区别？
UNC（粗牙）用于一般紧固；UNF（细牙）用于振动较大的场合。与公制粗牙/细牙螺纹概念相同。
