G系列 规格表
G-Series Specifications — 18个尺寸
JIS B 2401JIS B 2401-1
JISG-Series
6 sizes以下尺寸在 JIS B 2401 · JIS B 2401-1 中相同。

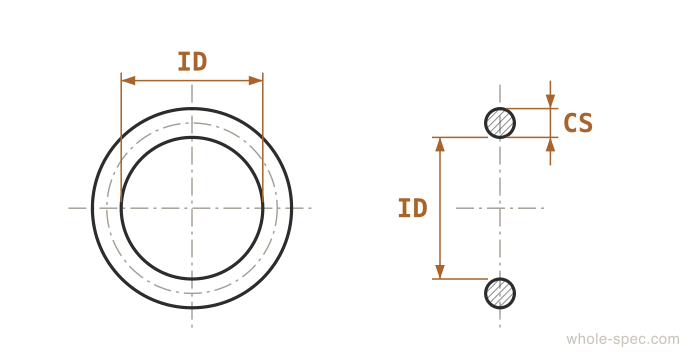

| Nominal | ID | CS | Use | Standard |
|---|---|---|---|---|
| G25 | 24.4 | 3.1 | Fixing | JIS B 2401 |
| G30 | 29.4 | 3.1 | Fixing | JIS B 2401 |
| G35 | 34.4 | 3.1 | Fixing | JIS B 2401 |
| G40 | 39.4 | 3.1 | Fixing | JIS B 2401 |
| G45 | 44.4 | 3.1 | Fixing | JIS B 2401 |
| G50 | 49.4 | 3.1 | Fixing | JIS B 2401 |
JIS G系列O形圈，主要用于法兰/盖板等固定部位静态密封。
实务注意事项
- 与P系列不可互换。订购时务必注明G系列。混淆会导致密封失效。
- 作为静密封，施加15–30%压缩率以确保密封可靠性。
选型指南
用于法兰、盖板和管道接头静态密封的JIS标准O形圈。与P系列不可互换。针对管螺纹（PF/PT）接口密封进行了优化。
主要特点
- JIS B 2401 G系列编号，专为静态密封设计，圆柱面配合
- 线径（W）：1.78/2.62/3.53/5.34/7.0 mm共5种，不可与P系列互换
- 内径规格针对管螺纹（PF/PT）端口密封优化
主要应用领域
液压集成块端口、管接头密封、仪表端口密封、阀体结合面、泵盖密封
常见问题
G系列和P系列有什么区别？
G系列用于静态密封（固定部件）；P系列用于动态密封（运动部件）。尺寸不互换——不要混用。
