压铆螺母 规格表
Clinch Nut Specifications — 5个尺寸
Clinch Nut

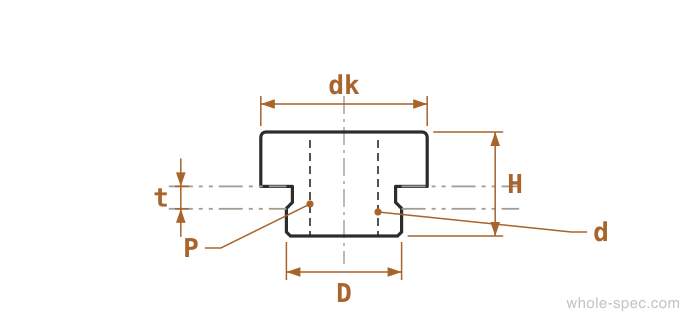

5 sizes| Nominal | d | P | HOverall H. | DShank Dia | dkHead Dia | tMin. Sheet |
|---|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 4.2 | 5.4 | 7.2 | 1 |
| M4 | 4 | 0.7 | 5 | 6.7 | 9 | 1.2 |
| M5 | 5 | 0.8 | 6.5 | 7.2 | 10.4 | 1.4 |
| M6 | 6 | 1 | 7.5 | 8.7 | 12 | 1.6 |
| M8 | 8 | 1.25 | 8.5 | 10.4 | 14 | 2 |
压入板材永久安装的螺母，在薄板上形成高强度螺纹连接点。钣金装配必备。
实务注意事项
- 板材硬度必须低于螺母硬度（推荐HRB≤70）。高硬度板材会导致螺母脱出或板材变形。
- 不锈钢板材务必使用不锈钢专用压铆螺母。异种金属接触会导致电偶腐蚀。
选型指南
压入板金中永久固定，用于创建螺纹紧固点。板金设计必备——计算机、电信设备、服务器机架。板材硬度必须低于螺母（推荐HRB ≤70）；不锈钢板材需使用专用SUS压铆螺母。
主要特点
- 压入式永久固定于板材，安装后不可旋转
- 滚花/锯齿嵌入板材表面提供扭矩抵抗
- S/CLS/SP型号分类，按板材硬度和厚度选择
主要应用领域
电脑机箱、通信设备钣金、医疗设备面板、服务器机架安装、精密仪器支架
常见问题
压铆螺母和铆螺母有什么区别？
压铆螺母通过冲压永久固定（不可拆卸）。铆螺母通过铆接固定（略可反向拆卸）。压铆螺母固定力更强，生产效率更高。
