推力球轴承 规格表
Thrust Ball Bearing Specifications — 21个尺寸
KS B 2001ISO 104JIS B 1532
KSISOJISThrust Ball Bearing
7 sizes以下尺寸在 KS B 2001 · ISO 104 · JIS B 1532 中相同。

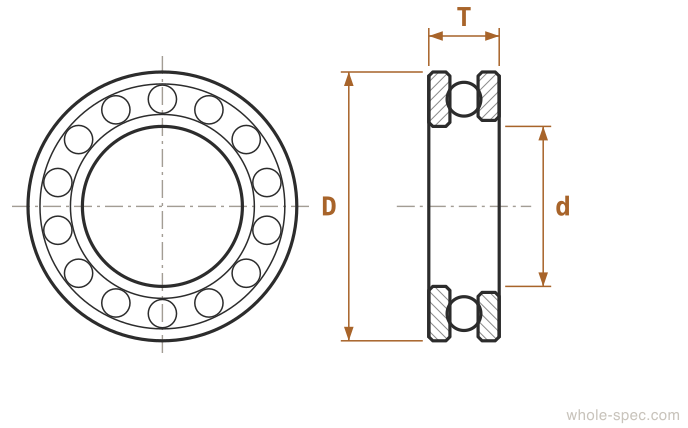

| Nominal | dBore | DOD | THeight | Cr | rpm |
|---|---|---|---|---|---|
| 51100 | 10 | 24 | 9 | 8060N | 11000 |
| 51102 | 15 | 28 | 9 | 8450N | 9000 |
| 51104 | 20 | 35 | 10 | 12500N | 7500 |
| 51105 | 25 | 42 | 11 | 16400N | 6300 |
| 51106 | 30 | 47 | 11 | 17800N | 5600 |
| 51108 | 40 | 60 | 13 | 27000N | 4500 |
| 51110 | 50 | 70 | 14 | 29100N | 3800 |
专用于轴向（推力）载荷的轴承。用于垂直轴、液压缸和回转工作台。
实务注意事项
- 仅支撑纯轴向载荷。即使微小径向载荷也会损坏滚道。
- 不适合高速。离心力可能使滚珠脱离滚道——请检查转速极限。
选型指南
仅承受轴向（推力）载荷——不能承受径向载荷。用于螺旋千斤顶、垂直轴和回转工作台。不适合高速旋转；高速需求考虑角接触轴承。
主要特点
- 专门支持轴向（推力）载荷，不能承受径向载荷
- 51100–51400系列，由座圈+轴圈+球保持架三部分组成
- 仅限低速运行，高速时球可能因离心力偏离轨道
主要应用领域
机床丝杆顶升、垂直轴载荷支撑、回转台、起重机吊钩旋转、液压机球座
常见问题
推力轴承承受径向载荷会怎样？
滚道会损坏。推力轴承仅用于纯轴向载荷。复合载荷请使用角接触或圆锥滚子轴承。
