槽钢 规格表
Channel Specifications — 27个尺寸
KS D 3502JIS G 3192
KSJISChannel
9 sizes以下尺寸在 KS D 3502 · JIS G 3192 中相同。

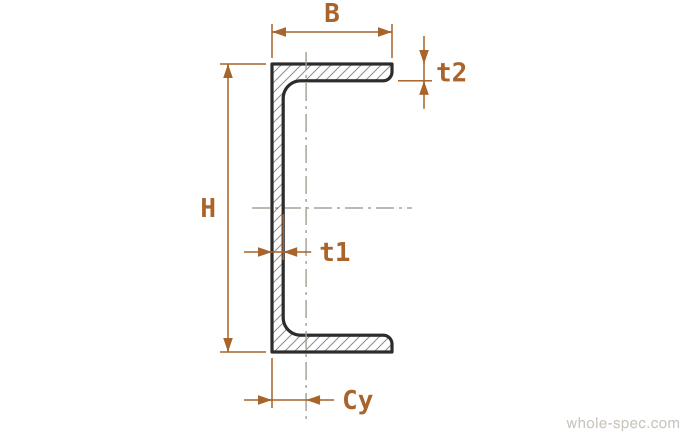

| Nominal | H | B | t1 | t2 | Weight | Cycm |
|---|---|---|---|---|---|---|
| C75×40 | 75 | 40 | 5 | 7 | 6.92 | 1.28 |
| C100×50 | 100 | 50 | 5 | 7.5 | 9.36 | 1.54 |
| C125×65 | 125 | 65 | 6 | 8 | 13.4 | 1.9 |
| C150×75 | 150 | 75 | 6.5 | 10 | 18.6 | 2.28 |
| C180×75 | 180 | 75 | 7 | 10.5 | 21.4 | 2.13 |
| C200×80 | 200 | 80 | 7.5 | 11 | 24.6 | 2.21 |
| C250×90 | 250 | 90 | 9 | 13 | 34.6 | 2.4 |
| C300×90 | 300 | 90 | 9 | 13 | 38.1 | 2.22 |
| C380×100 | 380 | 100 | 10.5 | 16 | 54.5 | 2.41 |
C/U形截面槽钢，用于梁、导轨和结构加强件。
实务注意事项
- 非对称截面——注意载荷下的扭转。成对面对面使用可抵消扭转效应。
- 用作导轨时检查内法兰面垂直度。垂直度差会降低导向精度。
选型指南
C/U型截面槽钢，用于梁、导轨和结构加固。非对称截面需注意载荷方向。
主要特点
- C形（槽钢）截面，单侧开放便于管道/电缆支撑
- KS D 3502标准，75×40–380×100 mm，SS400/SM490材质
- 截面不对称导致剪切中心在腹板外侧，需考虑偏心载荷
主要应用领域
管道支架、电缆桥架轨道、机械底座框架、楼梯侧板、标牌结构
常见问题
槽钢尺寸标注如何读？
C×A×tw×tf，其中C=高度，A=宽度，tw=腹板厚度，tf=翼缘厚度。例：C100×50×5×7.5表示高100mm，宽50mm。
