Pitch Calculator

用途

在总长 L 上等间距布置 N 个孔、螺栓、丝攻或零件时，一次性算出螺距（间隔）和每个物体的位置坐标。适用于加工图的孔阵列、夹具间距、栏杆立柱分割等等分布置的尺寸确定。

布置方式

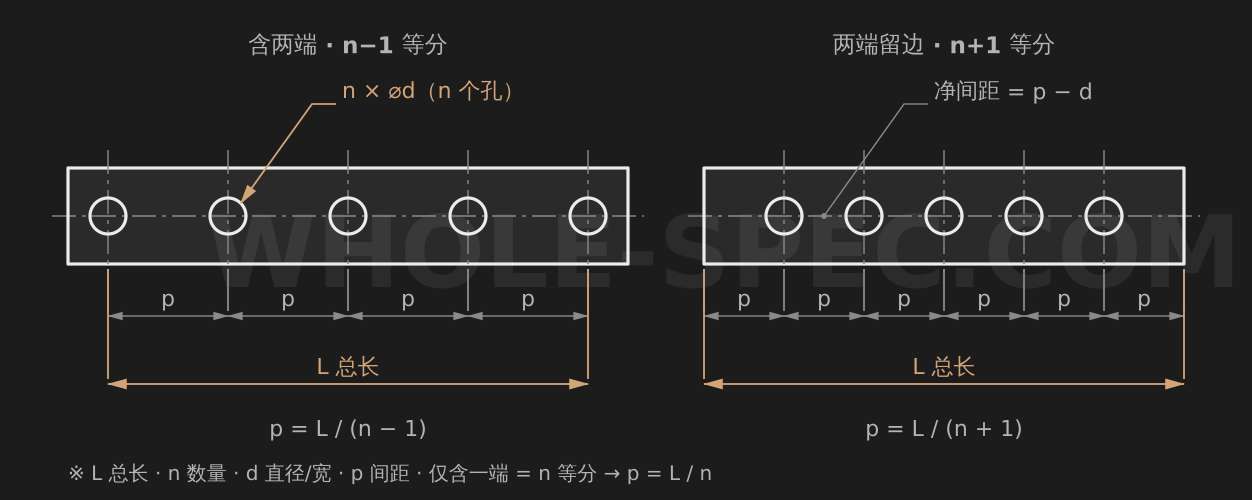

三种方式决定结果。两端包含将首末物体放在两端点，把 L 分为 N-1 段。两端留白在两端留出相等余量，把 L 分为 N+1 段。单端包含从一端开始，把 L 分为 N 段。相同 N 下不同方式螺距不同，请先确定图纸基准点。

主要公式

两端包含：螺距 P=L/(N-1)，第 i 个位置为 i×P (i=0…N-1)。两端留白：P=L/(N+1)，位置 i×P (i=1…N)。单端包含：P=L/N，位置 i×P (i=0…N-1)。输入物体直径 d 时还输出净间隙 gap=P−d；gap 为负则提示物体相互干涉。

计算示例

当总长 L=500mm、数量 N=5 时。两端包含 P=500/(5-1)=125mm，位置为 0、125、250、375、500。两端留白 P=500/(5+1)≈83.33mm，位置为 83.33、166.67、250、333.33、416.67。单端包含 P=500/5=100mm，位置为 0、100、200、300、400。再给直径 d=20mm，两端包含下 gap=125-20=105mm，无干涉。

注意事项

N 最小取 2 并四舍五入为整数。长度单位切换为英寸时，输入与结果均换算为英寸。位置坐标以物体中心为基准，孔加工时请另行确认边距和公差。
