六角法兰螺栓 规格表
Hex Flange Bolt Specifications — 7个尺寸
KS B 1042
KSHex Flange Bolt

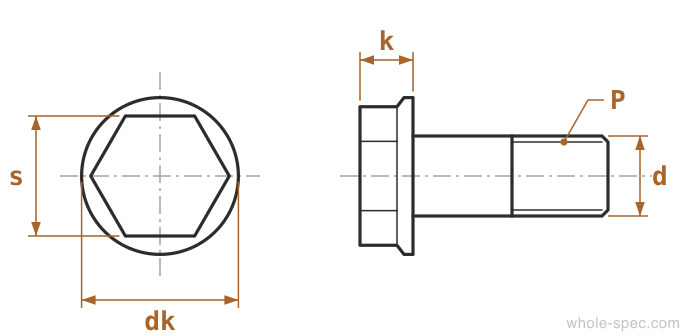

7 sizes| Nominal | d | P | dkFlange Dia | sWrench | kHead H. |
|---|---|---|---|---|---|
| M6 | 6 | 1 | 11.8 | 10 | 4 |
| M8 | 8 | 1.25 | 15.8 | 13 | 5.3 |
| M10 | 10 | 1.5 | 19.6 | 15 | 6.63 |
| M12 | 12 | 1.75 | 23.6 | 18 | 7.76 |
| M14 | 14 | 2 | 27.6 | 21 | 9 |
| M16 | 16 | 2 | 31.6 | 24 | 10 |
| M20 | 20 | 2.5 | 39.6 | 30 | 12.5 |
头部下方带一体法兰的六角螺栓，无需垫圈即可提供大承压面。广泛用于汽车和机械装配中的高振动环境。
实务注意事项
- 锯齿法兰咬入涂装/镀层表面起防松作用。但会留下痕迹——外观重要部位使用无锯齿型。
- 法兰充当垫圈——不要另加垫圈。额外垫圈会抵消法兰承压面的效果。
选型指南
一体式法兰充当垫圈，无需单独垫圈即可提供宽阔承压面。是高振动汽车和工业机械的标准件。锯齿法兰增加防松效果。省去垫圈，减少装配步骤和零件数量。
主要特点
- 一体式法兰充当垫圈，无需单独垫圈即可获得宽承压面
- 法兰底部锯齿防止振动松动
- KS B 1058 / ISO 4162，汽车紧固标准，有助减重
主要应用领域
汽车发动机/变速箱、工业电机座、管道法兰、输送机框架、农业机械
常见问题
锯齿法兰和非锯齿法兰有什么区别？
锯齿型咬入接触面起防松作用，但会留下痕迹。非锯齿型提供宽承压面且无痕迹。外观重要时选非锯齿型。
