TC油封 规格表
TC Oil Seal Specifications — 72个尺寸
KS B 2804JIS B 2402
KSTC Oil Seal

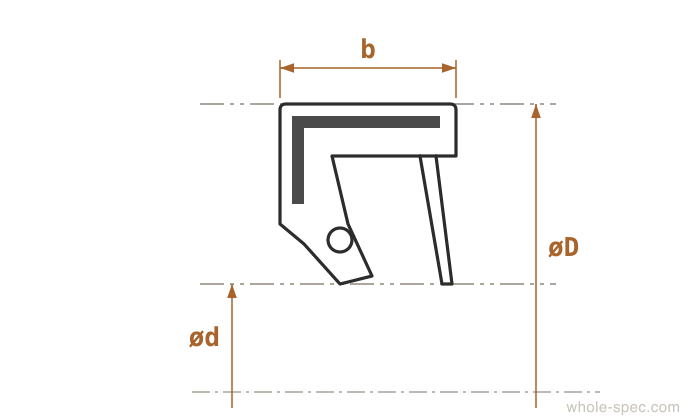

51 sizes| Nominal (d×D×b) | Shaft d (mm) | Housing D (mm) | Width b (mm) | Material | Standard |
|---|---|---|---|---|---|
| 10×22×7 | 10 | 22 | 7 | NBR | KS B 2804 |
| 10×25×7 | 10 | 25 | 7 | NBR | KS B 2804 |
| 12×24×7 | 12 | 24 | 7 | NBR | KS B 2804 |
| 12×25×7 | 12 | 25 | 7 | NBR | KS B 2804 |
| 15×30×7 | 15 | 30 | 7 | NBR | KS B 2804 |
| 15×35×7 | 15 | 35 | 7 | NBR | KS B 2804 |
| 16×30×7 | 16 | 30 | 7 | NBR | KS B 2804 |
| 17×30×7 | 17 | 30 | 7 | NBR | KS B 2804 |
| 17×35×7 | 17 | 35 | 7 | NBR | KS B 2804 |
| 18×30×7 | 18 | 30 | 7 | NBR | KS B 2804 |
| 20×35×7 | 20 | 35 | 7 | NBR | KS B 2804 |
| 20×40×7 | 20 | 40 | 7 | NBR | KS B 2804 |
| 22×35×7 | 22 | 35 | 7 | NBR | KS B 2804 |
| 22×40×7 | 22 | 40 | 7 | NBR | KS B 2804 |
| 25×40×7 | 25 | 40 | 7 | NBR | KS B 2804 |
| 25×42×7 | 25 | 42 | 7 | NBR | KS B 2804 |
| 25×47×7 | 25 | 47 | 7 | NBR | KS B 2804 |
| 28×47×7 | 28 | 47 | 7 | NBR | KS B 2804 |
| 30×45×7 | 30 | 45 | 7 | NBR | KS B 2804 |
| 30×47×7 | 30 | 47 | 7 | NBR | KS B 2804 |
| 30×50×10 | 30 | 50 | 10 | NBR | KS B 2804 |
| 32×47×7 | 32 | 47 | 7 | NBR | KS B 2804 |
| 32×52×8 | 32 | 52 | 8 | NBR | KS B 2804 |
| 35×50×7 | 35 | 50 | 7 | NBR | KS B 2804 |
| 35×52×8 | 35 | 52 | 8 | NBR | KS B 2804 |
| 35×55×10 | 35 | 55 | 10 | NBR | KS B 2804 |
| 38×55×8 | 38 | 55 | 8 | NBR | KS B 2804 |
| 40×55×7 | 40 | 55 | 7 | NBR | KS B 2804 |
| 40×60×10 | 40 | 60 | 10 | NBR | KS B 2804 |
| 45×62×8 | 45 | 62 | 8 | NBR | KS B 2804 |
| 45×65×8 | 45 | 65 | 8 | NBR | KS B 2804 |
| 50×68×10 | 50 | 68 | 10 | NBR | KS B 2804 |
| 50×70×10 | 50 | 70 | 10 | NBR | KS B 2804 |
| 55×72×8 | 55 | 72 | 8 | NBR | KS B 2804 |
| 55×75×10 | 55 | 75 | 10 | NBR | KS B 2804 |
| 60×80×10 | 60 | 80 | 10 | NBR | KS B 2804 |
| 60×82×10 | 60 | 82 | 10 | NBR | KS B 2804 |
| 65×85×10 | 65 | 85 | 10 | NBR | KS B 2804 |
| 65×90×10 | 65 | 90 | 10 | NBR | KS B 2804 |
| 70×90×10 | 70 | 90 | 10 | NBR | KS B 2804 |
| 70×95×10 | 70 | 95 | 10 | NBR | KS B 2804 |
| 75×95×10 | 75 | 95 | 10 | NBR | KS B 2804 |
| 75×100×10 | 75 | 100 | 10 | NBR | KS B 2804 |
| 80×100×10 | 80 | 100 | 10 | NBR | KS B 2804 |
| 80×105×12 | 80 | 105 | 12 | NBR | KS B 2804 |
| 85×110×12 | 85 | 110 | 12 | NBR | KS B 2804 |
| 90×110×12 | 90 | 110 | 12 | NBR | KS B 2804 |
| 90×115×12 | 90 | 115 | 12 | NBR | KS B 2804 |
| 95×120×12 | 95 | 120 | 12 | NBR | KS B 2804 |
| 100×125×12 | 100 | 125 | 12 | NBR | KS B 2804 |
| 100×130×12 | 100 | 130 | 12 | NBR | KS B 2804 |
JISTC Oil Seal
21 sizes| Nominal (d×D×b) | Shaft d (mm) | Housing D (mm) | Width b (mm) | Material | Standard |
|---|---|---|---|---|---|
| 10×22×7 | 10 | 22 | 7 | NBR | JIS B 2402 |
| 15×30×7 | 15 | 30 | 7 | NBR | JIS B 2402 |
| 20×35×7 | 20 | 35 | 7 | NBR | JIS B 2402 |
| 20×40×7 | 20 | 40 | 7 | NBR | JIS B 2402 |
| 25×42×7 | 25 | 42 | 7 | NBR | JIS B 2402 |
| 25×47×7 | 25 | 47 | 7 | NBR | JIS B 2402 |
| 30×47×7 | 30 | 47 | 7 | NBR | JIS B 2402 |
| 30×50×10 | 30 | 50 | 10 | NBR | JIS B 2402 |
| 35×52×8 | 35 | 52 | 8 | NBR | JIS B 2402 |
| 35×55×10 | 35 | 55 | 10 | NBR | JIS B 2402 |
| 40×60×10 | 40 | 60 | 10 | NBR | JIS B 2402 |
| 45×62×8 | 45 | 62 | 8 | NBR | JIS B 2402 |
| 50×70×10 | 50 | 70 | 10 | NBR | JIS B 2402 |
| 55×75×10 | 55 | 75 | 10 | NBR | JIS B 2402 |
| 60×80×10 | 60 | 80 | 10 | NBR | JIS B 2402 |
| 65×85×10 | 65 | 85 | 10 | NBR | JIS B 2402 |
| 70×90×10 | 70 | 90 | 10 | NBR | JIS B 2402 |
| 75×100×10 | 75 | 100 | 10 | NBR | JIS B 2402 |
| 80×100×10 | 80 | 100 | 10 | NBR | JIS B 2402 |
| 90×115×12 | 90 | 115 | 12 | NBR | JIS B 2402 |
| 100×125×12 | 100 | 125 | 12 | NBR | JIS B 2402 |
双唇结构（TC型）油封，主唇密封油、副唇阻挡灰尘。广泛用于减速器、电机和液压设备的旋转轴密封。
实务注意事项
- 双唇（主唇+防尘唇）结构——主唇密封油，防尘唇阻挡杂质。适用于粉尘环境。
- 轴表面Ra 0.2–0.4μm且硬度HRC 45+。条件不达标会加速唇口磨损。
主要特点
- 双唇（TC）结构同时密封油液（主唇）并阻挡灰尘/污染物（防尘唇）
- 金属外壳压入壳体；弹簧（环形弹簧）维持唇部接触压力
- KS B 2804 / JIS B 2402 / ISO 6194-1；可选NBR或FKM弹性体
主要应用领域
减速器输出轴密封、汽车发动机/变速箱密封、液压马达轴密封、工业泵和压缩机
常见问题
TC和SC油封如何选择？
有灰尘/污染环境→TC（双唇）；清洁环境或需低摩擦→SC（单唇）。TC使用率超过80%。
