圆锥销 规格表
Taper Pin Specifications — 24个尺寸
KS B 1321ISO 2339JIS B 1352DIN 1
KSISOJISDINTaper Pin
6 sizes以下尺寸在 KS B 1321 · ISO 2339 · JIS B 1352 · DIN 1 中相同。

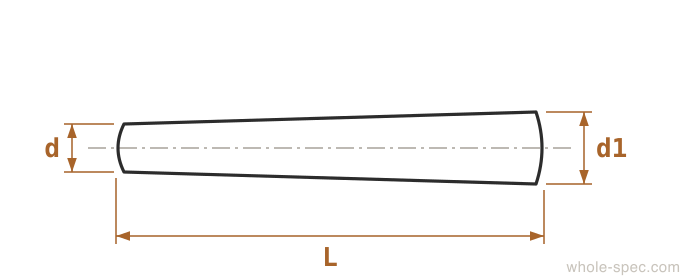

| Nominal | dSmall End | d1Large End | L | Taper | Material | Standard |
|---|---|---|---|---|---|---|
| 1×20 | 1 | 1.4 | 20 | 1:50 | S45C | KS B 1321 |
| 2×25 | 2 | 2.5 | 25 | 1:50 | S45C | KS B 1321 |
| 3×30 | 3 | 3.6 | 30 | 1:50 | S45C | KS B 1321 |
| 4×40 | 4 | 4.8 | 40 | 1:50 | S45C | KS B 1321 |
| 5×50 | 5 | 6 | 50 | 1:50 | S45C | KS B 1321 |
| 6×60 | 6 | 7.2 | 60 | 1:50 | S45C | KS B 1321 |
锥形销，打入孔中获得强固定力。用于精密定位。
实务注意事项
- 1:50锥度需要锥形铰孔。标准钻孔只有尖端接触，固定力不足。
- 拆卸时从小径端敲击。反向敲击会使销更深入，无法取出。
选型指南
1:50锥度在插入时提供自锁功能。需要锥形铰孔加工；通过敲击另一端拆除。重新组装时自动补偿磨损，保持紧密配合。用于老式机械的手柄-轴锁定和精密定位。
主要特点
- 1:50锥度插入时自锁，敲击另一端可拆卸
- KS B 1321 / ISO 2339，必须进行锥度铰削加工
- 反复组装时仍保持与孔的紧密配合，补偿磨损
主要应用领域
手柄-轴固定、皮带轮毂、老式机械维修、舵销、矿山设备连接
常见问题
锥销的锥度比是多少？
标准为1:50——100mm长度上直径差2mm。该锥度提供自锁效果。
