铝型材 规格表

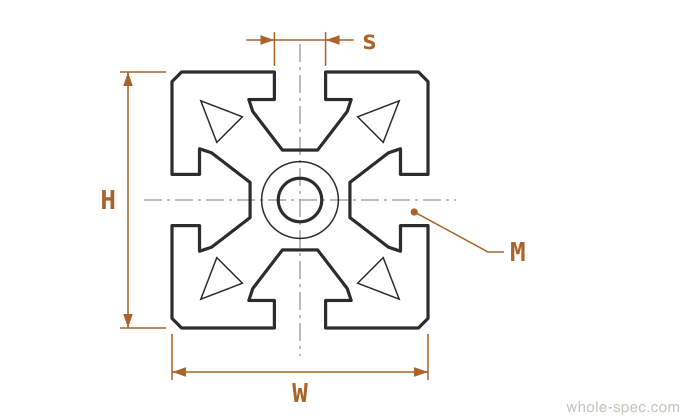

Aluminum Profile Specifications — 33个尺寸
JIS H 4100
JISAluminum Profile
11 sizes| Nominal | W×H | sSlot W | Bolt | Weight |
|---|---|---|---|---|
| 2020 | 20x20 | 6 | M5 | 0.52 |
| 2040 | 20x40 | 6 | M5 | 1.04 |
| 3030 | 30x30 | 8 | M6 | 1.18 |
| 3060 | 30x60 | 8 | M6 | 2.36 |
| 4040 | 40x40 | 8 | M8 | 1.6 |
| 4080 | 40x80 | 8 | M8 | 3.2 |
| 4545 | 45x45 | 10 | M8 | 2.15 |
| 4590 | 45x90 | 10 | M8 | 4.3 |
| 6060 | 60x60 | 10 | M10 | 3.85 |
| 8080 | 80x80 | 10 | M10 | 5.6 |
| 100100 | 100x100 | 10 | M12 | 8.2 |
铝挤压型材（框架），采用T型槽结构可用螺栓螺母自由组装。用于设备框架、夹具和洁净室。
实务注意事项
- 用T型槽螺母和螺栓装配——无需焊接。可自由修改、拆卸和重新装配。
- 截面选择：20mm=轻载/盖板、30–40mm=一般设备、45–60mm=重载、80mm=大型结构。
选型指南
具有T型槽结构的铝框架，可用螺栓/螺母无焊接自由组装拆卸。用于设备框架、夹具和洁净室隔断。截面尺寸（20/30/40/45/60/80mm）按载荷和跨度选择。
主要特点
- A6N01S-T5/T6挤压型材，T型槽可无焊接螺栓/螺母装配
- 20–100 mm截面系列（2020/3030/4040/4545/6060/8080/100100）
- 专用支架、铰链、脚轮等配件构成模块化结构
主要应用领域
工厂自动化框架、3D打印机结构、输送机框架、洁净室隔断、工作台/工作站
常见问题
型材截面尺寸如何选择？
根据载荷和跨度：轻型罩壳→20mm，一般框架→30-40mm，重型结构→45-60mm，大型→80mm。请参阅制造商载荷表。
