半月键 规格表
Woodruff Key Specifications — 24个尺寸
KS B 1311ISO 3912JIS B 1301DIN 6888
KSISOJISDINWoodruff Key
6 sizes以下尺寸在 KS B 1311 · ISO 3912 · JIS B 1301 · DIN 6888 中相同。

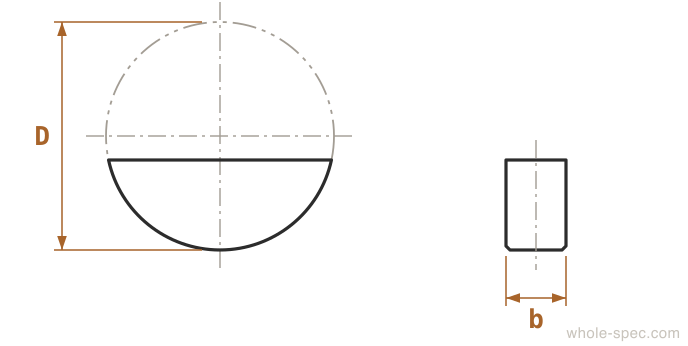

| Nominal | b | DArc Dia | Shaft Dia | Standard |
|---|---|---|---|---|
| 2×6.5 | 2 | 6.5 | 6~8 | KS B 1311 |
| 2.5×9 | 2.5 | 9 | 8~10 | KS B 1311 |
| 3×10 | 3 | 10 | 10~12 | KS B 1311 |
| 4×13 | 4 | 13 | 12~17 | KS B 1311 |
| 5×16 | 5 | 16 | 17~22 | KS B 1311 |
| 6×19 | 6 | 19 | 22~30 | KS B 1311 |
半圆形截面键（伍德拉夫键），在轴端或锥形轴上传递扭矩。键槽加工简单。
实务注意事项
- 不适合传递大扭矩。需要大扭矩时使用平键或花键。
- 键槽仅需铣刀一次加工——加工成本低。适用于小型泵和分配器轴等轻载场合。
选型指南
半圆形键，用于锥形轴或轴端的轻载扭矩传递。浅键槽使轴的截面削弱最小化；加工简单。不适合高扭矩。用于汽车分电器、小型泵等。
主要特点
- 半圆形截面插入轴的浅半月键槽，适合锥形轴
- KS B 1313 / DIN 6888，键号（如4×6.5）指定宽度×直径
- 浅轴键槽最大限度减少截面削弱，仅用于轻载扭矩传递
主要应用领域
汽车分电器轴、小型泵轴、电动工具齿轮轴、锥形轴皮带轮、仪表驱动轴
常见问题
半月键为什么用在锥形轴上？
半圆形键在轴键槽中自对准，在锥面上也能稳定固定。浅键槽最大限度减少轴截面削弱，轴端装配方便。
