Bend Calculator
Calculate minimum bend radius (R) and height (L) for sheet metal.
Material & Thickness
用途
对金属板进行90度V弯或冲压时，按材质和板厚计算不产生裂纹即可成形的最小内弯半径R和最小弯曲高度(翻边腿长)L。可在出图或弯曲模具设计前快速核对安全极限。
主要公式

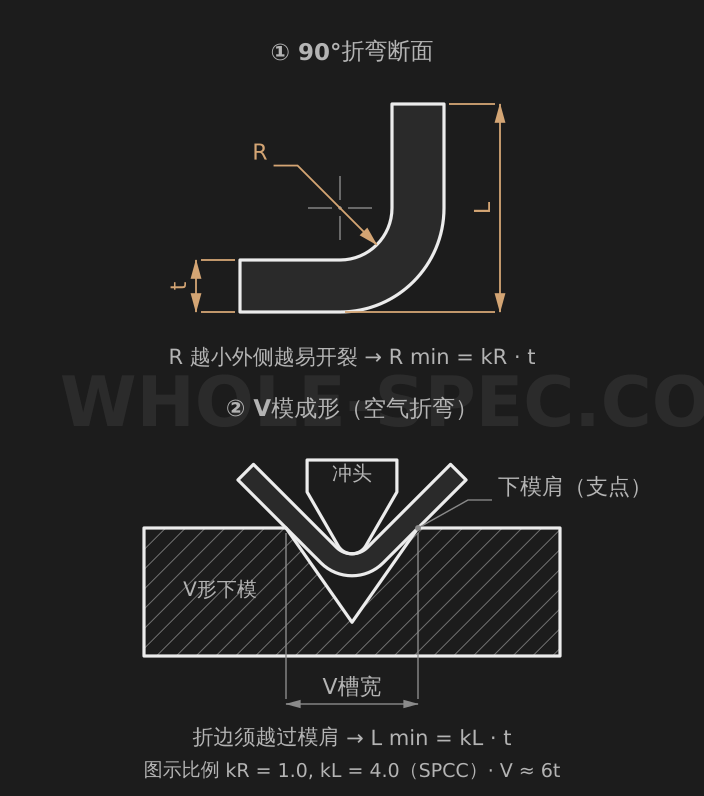

两个值都与板厚t成正比。最小弯曲半径为R(min)=t×kR，最小弯曲高度为L(min)=t×kL，其中kR与kL为材质系数。因此板越厚，所需R与L也线性增大。结果按90度弯曲计，单位为mm。
材质系数
kR与kL反映材质的延性与加工硬化程度。低碳钢(SPCC、SPHC)取kR=1.0、kL=4.0；热轧SS400取kR=1.5、kL=4.2；不锈钢SUS304取kR=1.5、kL=4.5；加工硬化更强的SUS316取kR=2.0、kL=5.0。延性好的A5052铝与C2801黄铜取kR=0.5、kL=2.0，C1100铜最小，kR=0.3、kL=1.5。
计算示例
将t=2.0mm的SUS304板做90度弯曲，kR=1.5、kL=4.5，则R(min)=2.0×1.5=3.0mm，L(min)=2.0×4.5=9.0mm。相比之下延性更好的A5052(kR=0.5、kL=2.0)在t=1.5mm时仅需R(min)=0.75mm、L(min)=3.0mm，可用更小的R弯曲。
注意事项
此处的值是防止开裂的下限，故实际设计应使R与L不小于该值。沿轧制纹理平行弯曲会增大开裂风险，故应尽量垂直于纹理弯曲，弯曲线与纹理平行时应加大R更稳妥。此外L过短时翻边会在模具上打滑导致角度失准，故确保最小高度很重要。
