内齿轮 规格表

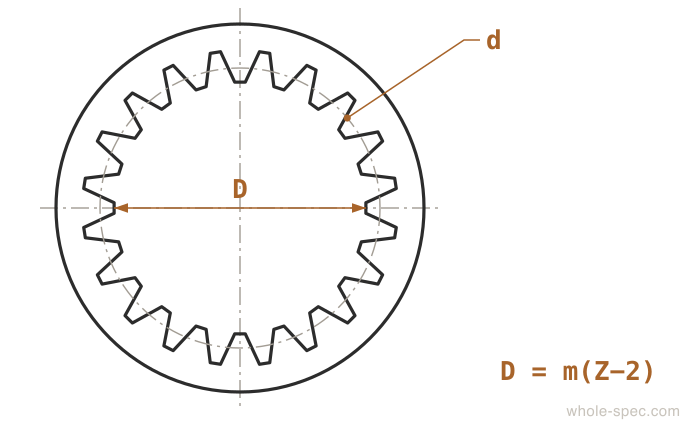

Internal Gear Specifications — 6个尺寸
KS B 1401JIS B 1702
KSJISInternal Gear
3 sizes以下尺寸在 KS B 1401 · JIS B 1702 中相同。
| Nominal | m | α | ha | hf | Formula | Use |
|---|---|---|---|---|---|---|
| M1 内啮合 | 1 | 20° | 1 | 1.25 | D=m(Z-2) | 齿轮, |
| M2 内啮合 | 2 | 20° | 2 | 2.5 | D=m(Z-2) | 行星减速器 |
| M3 内啮合 | 3 | 20° | 3 | 3.75 | D=m(Z-2) | 大型行星装置 |
内侧有齿的齿轮，作为行星齿轮装置的内齿圈。用于紧凑型减速器设计。
实务注意事项
- 外齿轮和内齿圈的齿数差决定减速比。需要紧凑高减速时配置为行星减速器。
- 用于内啮合齿轮泵时，齿顶与齿根间隙直接影响容积效率。
选型指南
外齿轮在内齿圈内啮合。用于行星减速器和内啮合齿轮泵。在紧凑空间内提供高减速比。
主要特点
- 小齿轮（外齿）在大齿轮（内齿）内部啮合的同心结构
- 比外啮合更紧凑，相同齿轮比下中心距大幅缩小
- 行星齿轮组的齿圈（内齿）角色，实现高扭矩和大减速的核心
主要应用领域
行星减速机、自动变速箱行星齿轮系、液压齿轮泵、机器人关节减速机、风力发电偏航驱动
常见问题
内齿轮泵的工作原理？
通过旋转外齿轮和内环齿轮之间容积变化来吸入和排出流体。低噪音低脉动，广泛用于液压系统。
