静密封槽 规格表
Static Groove KS Specifications — 5个尺寸
JIS B 2401
JISStatic Groove

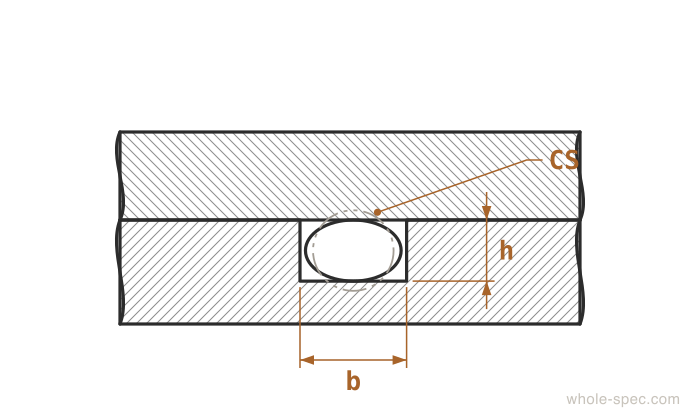

5 sizes| CS/Use | hGroove D | bGroove W | Squeeze | Note |
|---|---|---|---|---|
| CS1.9固定 | 1.4 | 2.6 | 26% | 法兰/圆柱面用 |
| CS2.4固定 | 1.8 | 3.2 | 25% | 法兰/圆柱面用 |
| CS3.1固定 | 2.35 | 4.1 | 24% | 法兰/圆柱面用 |
| CS3.5固定 | 2.65 | 4.6 | 24% | 法兰/圆柱面用 |
| CS5.7固定 | 4.3 | 7.5 | 25% | 法兰/圆柱面用 |
This specification follows JIS (Japanese Industrial Standards). JIS is highly compatible with Korean KS standards and is essential when sourcing or maintaining Japanese-manufactured parts and equipment.
法兰/盖板等静态密封部位O形圈槽的尺寸表。
实务注意事项
- 施加15–30%压缩率——高于动密封。表面粗糙度Ra 0.8–1.6μm——比动密封沟槽要求宽松。
- O形圈沟槽附近的螺栓孔可能导致密封面变形。沟槽与螺栓孔之间保持最小距离。
选型指南
用于法兰和盖板静态密封的沟槽尺寸。比动密封型采用更高压缩率（15–30%）以确保密封可靠性。表面粗糙度Ra 0.8–1.6μm——加工要求比动密封型宽松。
主要特点
- 仅限静态密封，O形圈在法兰/盖板结合面上保持静止
- 压缩率15–30%，高于运动型，优先确保密封可靠性
- 表面粗糙度Ra 0.8–1.6 μm可接受，加工要求低于运动型
主要应用领域
液压集成块盖板、泵壳结合面、管道法兰密封、阀盖、压力容器人孔
常见问题
静态沟槽和动态沟槽有什么区别？
静态：压缩率高（15-30%），粗糙度要求宽松（Ra 0.8-1.6μm）。动态：压缩率低（8-16%）以减少摩擦，表面需更光滑。
