角接觸球軸承 規格表

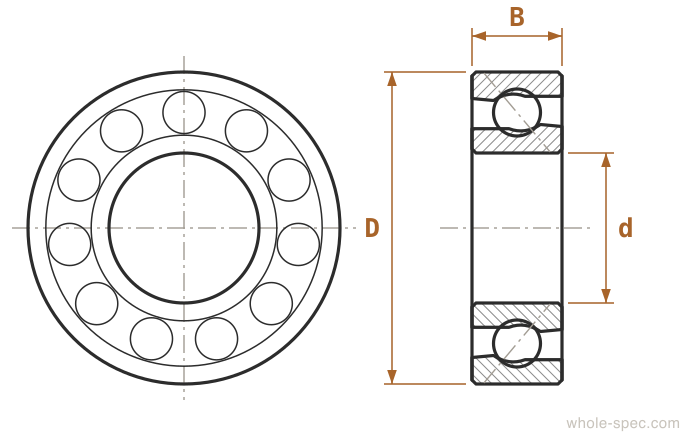

Angular Contact Ball Bearing Specifications — 55個尺寸
KS B 2023ISO 15JIS B 1522DIN 628ABMA Std 20
KSISOJISDINABMAAngular Contact Ball Bearing
11 sizes以下尺寸在 KS B 2023 · ISO 15 · JIS B 1522 · DIN 628 · ABMA Std 20 中相同。
| Nominal | dBore | DOD | BWidth | Cr | rpm |
|---|---|---|---|---|---|
| 7200 | 10 | 30 | 9 | 5070N | 28000 |
| 7201 | 12 | 32 | 10 | 6050N | 24000 |
| 7202 | 15 | 35 | 11 | 7610N | 22000 |
| 7203 | 17 | 40 | 12 | 9560N | 18000 |
| 7204 | 20 | 47 | 14 | 12700N | 16000 |
| 7205 | 25 | 52 | 15 | 14000N | 13000 |
| 7206 | 30 | 62 | 16 | 19500N | 11000 |
| 7207 | 35 | 72 | 17 | 25500N | 9000 |
| 7208 | 40 | 80 | 18 | 30700N | 8000 |
| 7209 | 45 | 85 | 19 | 33200N | 7500 |
| 7210 | 50 | 90 | 20 | 35800N | 7000 |
帶接觸角（15°~40°）的球軸承，同時承受徑向和單向軸向載荷。主要成對或成組用於工具機主軸和滾珠螺桿支撐。
實務注意事項
- 單列僅支撐單向推力。雙向推力需使用DB（背對背）或DF（面對面）組合。
- 15°用於高速、25°通用、40°用於重推力。按用途選擇接觸角。
選型指南
高速下承受徑向+軸向複合載荷。用於CNC主軸、機器人關節、精密機械。單列僅支持單向推力；雙向需使用DB（背對背）、DF（面對面）或DT（串聯）組合。接觸角（15°/25°/40°）決定軸向載荷比。
主要特點
- 接觸角（15°/25°/40°）可調節軸向載荷分配比
- 單列僅支持單向推力，DB/DF/DT組合實現雙向支持
- 7000–7300系列，可製造高速/高精度等級（ABEC 5/7/9）
主要應用領域
CNC主軸、機器人關節減速機、工具機滾珠螺桿支撐、泵高速軸、飛機附件齒輪
常見問題
DB、DF、DT排列有什麼區別？
DB（背對背）力矩剛性高，適合工具機主軸。DF（面對面）緊湊但剛性低。DT（串聯）用於單向大軸向載荷。
