U形螺栓 規格表
U-Bolt Specifications — 9個尺寸
SPS-KSA0117-V3032-5988
SPSU-Bolt

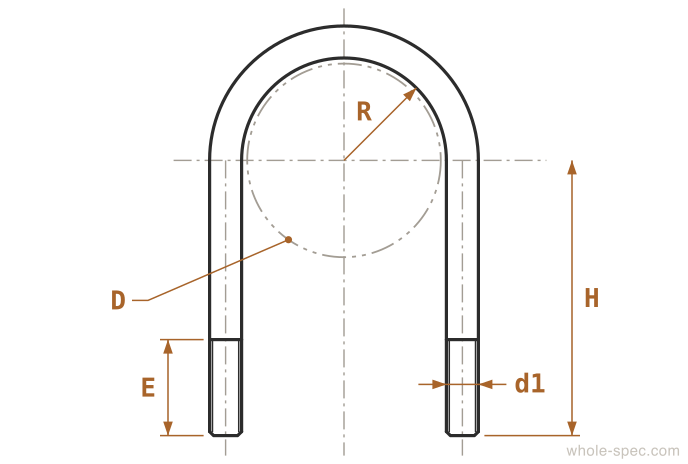

9 sizes| Nominal | DPipe OD | R | d1 | H | E |
|---|---|---|---|---|---|
| 15A | 21.7 | 12 | 10 | 47 | 30 |
| 20A | 27.2 | 15 | 10 | 53 | 30 |
| 25A | 34 | 18 | 10 | 60 | 30 |
| 32A | 42.7 | 23 | 10 | 68 | 30 |
| 40A | 48.6 | 26 | 10 | 74 | 30 |
| 50A | 60.5 | 32 | 10 | 86 | 30 |
| 65A | 76.3 | 40 | 12 | 108 | 35 |
| 80A | 89.1 | 46 | 12 | 120 | 35 |
| 100A | 114.3 | 59 | 16 | 141 | 50 |
U形螺栓，用於夾緊和固定管道或圓形構件。
實務注意事項
- 選擇與管道外徑匹配的U型螺栓。曲率不匹配會造成2點接觸使管道變形。
- 兩側螺母交替均勻擰緊。單側先擰緊會使U型螺栓扭曲，夾緊不均。
選型指南
用於夾緊管道、圓桿、電纜橋架等圓形構件。曲率按管道外徑標準化，應按公稱管徑選擇。過度擰緊會使管道變形，需要控制扭矩。室外環境使用熱浸鍍鋅版本。
主要特點
- U形彎曲部包裹管材/棒材固定，按管外徑標準化曲率
- 兩端螺紋部配螺母，均勻分配夾緊力
- 熱浸鍍鋅（HDG）選項確保戶外/海洋環境耐腐蝕
主要應用領域
管道支架、汽車板彈簧固定、護欄管、電纜橋架、船舶管道
常見問題
U型螺栓尺寸如何選擇？
按管道公稱口徑選擇。如有保溫層，選擇保溫後外徑對應的尺寸。
