全螺紋螺栓 規格表
Threaded Rod Specifications — 9個尺寸
DIN 975
DINThreaded Rod

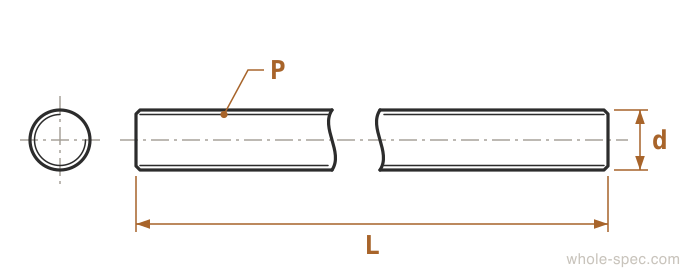

9 sizes| Nominal | d | P | LLength | Grade |
|---|---|---|---|---|
| M4 | 4 | 0.7 | 1000 | 4.8 |
| M5 | 5 | 0.8 | 1000 | 4.8 |
| M6 | 6 | 1 | 1000 | 4.8 |
| M8 | 8 | 1.25 | 1000 | 4.8 |
| M10 | 10 | 1.5 | 1000 | 4.8 |
| M12 | 12 | 1.75 | 1000 | 4.8 |
| M16 | 16 | 2 | 1000~2000 | 4.8 |
| M20 | 20 | 2.5 | 1000~2000 | 4.8 |
| M24 | 24 | 3 | 1000~2000 | 4.8 |
This specification follows DIN (Deutsches Institut für Normung, German Industrial Standard). It is essential when maintaining German or European-sourced equipment and when supplying to the European market.
全螺紋螺栓，螺紋從頭部下方延伸至全長。適用於以拉伸載荷為主的場合。
實務注意事項
- 全螺紋沿全長承受拉力——不適用於高剪切場合。剪切載荷請使用部分螺紋螺栓。
- 切割後務必去除切口毛刺。毛刺會在安裝螺母時損壞螺紋。
選型指南
全螺紋設計允許靈活調整夾緊長度。用作雙頭螺柱替代品、天花板管道吊架和調平桿。可切割至所需長度，但整段螺紋受力意味著剪切強度低於半螺紋螺栓。在承受剪切載荷的位置使用半螺紋螺栓。
主要特點
- 全長螺紋加工，可靈活調節夾緊長度
- 可按長度切割使用，替代雙頭螺栓或吊桿
- M6–M30，長度最大3m，雙螺母緊固結構
主要應用領域
天花板管道吊架、全螺紋桿替代、設備調平、錨固連接、雙頭螺栓緊固
常見問題
全螺紋螺栓抗剪切能力弱嗎？
是的。全螺紋意味著剪切面積以牙底直徑計算——截面更小。高剪切應用請使用半螺紋螺栓。
