內齒墊圈 規格表
Internal Tooth Washer Specifications — 18個尺寸

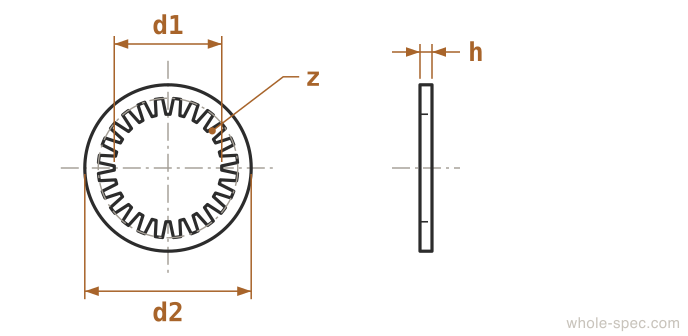

DIN 6798JDIN 6798 J
DINInternal Tooth Washer
6 sizes以下尺寸在 DIN 6798J · DIN 6798 J 中相同。
| Nominal | d1Inner | d2Outer | hThick | Teeth |
|---|---|---|---|---|
| M3 | 3.2 | 6 | 0.4 | 12 |
| M4 | 4.3 | 8 | 0.5 | 16 |
| M5 | 5.3 | 9 | 0.6 | 18 |
| M6 | 6.4 | 10 | 0.7 | 20 |
| M8 | 8.4 | 13 | 0.8 | 24 |
| M10 | 10.5 | 16 | 0.9 | 26 |
內齒鎖緊墊圈，在螺栓頭部下方防止旋轉。主要用於小螺釘。
實務注意事項
- 隱藏在螺栓頭下，外觀整潔。主要用於小螺釘（M3–M6）。
- 在鋁、銅等軟質金屬上同時提供鎖定和表面保護。
選型指南
內齒隱藏在螺栓頭下方，外觀整潔。主要用於小螺釘（M3–M6），在鋁和銅等軟金屬表面提供鎖緊效果並保護表面。
主要特點
- 內部鋸齒隱藏在螺栓頭下，外觀整潔，表面損傷最小
- DIN 6798J標準，小於螺栓頭直徑，無外部暴露
- 緊固軟金屬（鋁/銅）時保護表面同時提供鎖緊效果
主要應用領域
外觀要求高的產品內部、鋁殼體、銅匯流排緊固、電子設備內部、測量儀器
常見問題
內齒墊圈和外齒墊圈的用途區別？
內齒隱藏在螺栓頭下，外觀整潔，適合小螺釘。外齒接觸面大，鎖緊效果強，適合電氣接地。
