AS568 規格表
AS568 Specifications — 9個尺寸
AS568
AS568AS568
9 sizes| Nominal | ID | CS | Use | Standard |
|---|---|---|---|---|
| AS568-010 | 6.07 | 1.78 | 通用 | AS568 |
| AS568-012 | 9.19 | 1.78 | 通用 | AS568 |
| AS568-014 | 12.42 | 1.78 | 通用 | AS568 |
| AS568-016 | 15.54 | 1.78 | 通用 | AS568 |
| AS568-110 | 7.65 | 2.62 | 通用 | AS568 |
| AS568-113 | 13.94 | 2.62 | 通用 | AS568 |
| AS568-116 | 20.22 | 2.62 | 通用 | AS568 |
| AS568-210 | 22.22 | 3.53 | 通用 | AS568 |
| AS568-214 | 31.47 | 3.53 | 通用 | AS568 |

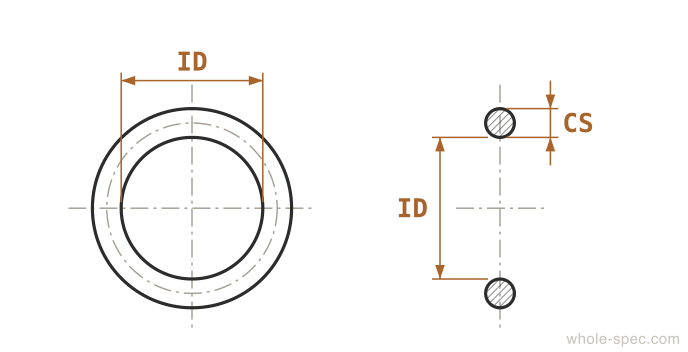

美國標準（AS568）O形圈，用於北美設備。以內徑（ID）和截面直徑（CS）確定尺寸。
實務注意事項
- 與JIS系列不可互換。僅用於美國設備維護；新設計請指定JIS系列。
- 共369種標準尺寸。通過ID（內徑）和CS（截面直徑）指定尺寸。
選型指南
用於美國設備、飛機和半導體系統的英制O形圈標準。與JIS系列不可互換。共369種標準尺寸。僅用於美國產設備維護。
主要特點
- 美國SAE/AS568A編號，英制內徑和截面組合共369種尺寸
- 截面（CS）1/16"–1/4" (1.78–6.99 mm)，內徑範圍0.029"–26.000"
- 維修美國產設備/液壓系統時必備，注意與JIS系列尺寸不相容
主要應用領域
美國液壓設備、飛機液壓系統、半導體真空密封、油氣閥門、國防裝備
常見問題
AS568 O形圈與JIS相容嗎？
不相容。英寸制和毫米制尺寸體系完全不同。僅在美國設備維護時使用AS568。
