圓螺母 規格表
Round Nut Specifications — 6個尺寸

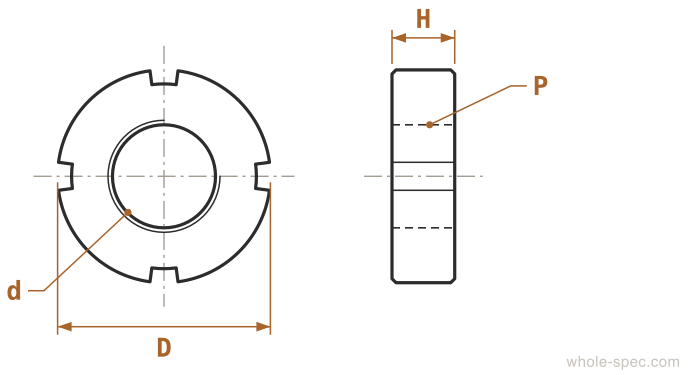

KS B 1019
KSRound Nut
6 sizes| Nominal | d | P | DOD | HHeight | Slots |
|---|---|---|---|---|---|
| M10×1 | 10 | 1 | 22 | 5 | 4 |
| M12×1.5 | 12 | 1.5 | 25 | 6 | 4 |
| M16×1.5 | 16 | 1.5 | 30 | 6 | 4 |
| M20×1.5 | 20 | 1.5 | 38 | 8 | 4 |
| M25×1.5 | 25 | 1.5 | 45 | 8 | 4 |
| M30×1.5 | 30 | 1.5 | 52 | 10 | 6 |
圓形外形的螺母，用扳手槽或銷孔擰緊。用於軸承固定和軸向位置調整。
實務注意事項
- 務必配合鎖緊墊圈（止動墊圈）使用。不使用會因振動鬆動導致軸承預緊力失調。
- 使用鉤形扳手或銷釘扳手。用鑿子和錘子會損壞螺母，無法精確調整。
選型指南
用於軸承預緊力調節、滾珠螺桿鎖定和主軸定位。用鉤形扳手或銷扳手擰緊；必須與鎖緊墊圈（止動墊圈）配合使用以防止鬆動。
主要特點
- 圓形外形，外周面帶槽/孔，用鉤形扳手或銷扳手操作
- KS B 1024標準，薄型設計專為套筒和軸承預緊調節優化
- 配合鎖緊墊圈（止動墊圈）防鬆，可微調位置
主要應用領域
主軸軸承預緊、滾珠螺桿螺母鎖定、液壓缸活塞桿、工具機主軸、減速機軸
常見問題
圓螺母如何鎖緊？
將鎖緊墊圈的折耳彎入螺母槽中進行物理防鬆。螺紋鎖固劑僅作輔助——務必配合鎖緊墊圈使用。
