平鍵槽 規格表
Parallel Keyway KS Specifications — 12個尺寸
KS B 1311
KSParallel Keyway
12 sizes| Shaft Dia | b | h | t1 | t2 | Tolerance |
|---|---|---|---|---|---|
| 6~8 | 2 | 2 | 1.2 | 1 | N9/Js9 |
| 8~10 | 3 | 3 | 1.8 | 1.4 | N9/Js9 |
| 10~12 | 4 | 4 | 2.5 | 1.8 | N9/Js9 |
| 12~17 | 5 | 5 | 3 | 2.3 | N9/Js9 |
| 17~22 | 6 | 6 | 3.5 | 2.8 | N9/Js9 |
| 22~30 | 8 | 7 | 4 | 3.3 | N9/Js9 |
| 30~38 | 10 | 8 | 5 | 3.3 | N9/Js9 |
| 38~44 | 12 | 8 | 5 | 3.3 | N9/Js9 |
| 44~50 | 14 | 9 | 5.5 | 3.8 | N9/Js9 |
| 50~58 | 16 | 10 | 6 | 4.3 | N9/Js9 |
| 58~65 | 18 | 11 | 7 | 4.4 | N9/Js9 |
| 65~75 | 20 | 12 | 7.5 | 4.9 | N9/Js9 |

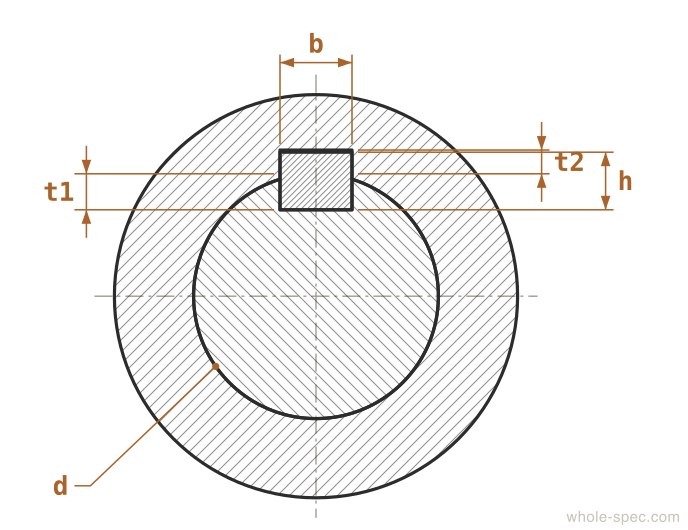

在軸和輪轂上加工用於安裝平鍵的槽的尺寸表。按鍵截面（b×h）規定槽深。
實務注意事項
- 軸鍵槽深度（t1）＋輪轂鍵槽深度（t2）= 鍵高度（h）。此關係不正確則鍵鬆動或無法裝配。
- 立銑刀加工使鍵槽端部成圓弧形。須使用A型（圓端）鍵以避免干涉。
選型指南
軸和輪轂上鍵槽的尺寸表。軸鍵槽深度（t1）+ 輪轂鍵槽深度（t2）必須匹配鍵高（h）。可選擇端銑刀加工（封閉型）或盤銑刀加工（開放型）；端銑刀加工的鍵槽端部呈圓弧形。
主要特點
- 軸鍵槽深度（t1）和轂鍵槽深度（t2）分別標準化，須與鍵高h之和匹配
- 立銑刀加工（封閉型）或盤銑刀加工（開放型）可選
- 依據KS B 1311，按軸徑6–500 mm標準化鍵槽尺寸
主要應用領域
馬達軸、減速機輸出軸、泵軸、工具機主軸、工業風機軸鍵槽加工
常見問題
軸鍵槽和轂鍵槽深度相同嗎？
不同。軸深度(t1)+轂深度(t2)=鍵高度(h)。例：鍵高7mm→軸4mm+轂3.3mm（轂側略淺）。
