蝶形螺母 規格表
Wing Nut Specifications — 10個尺寸

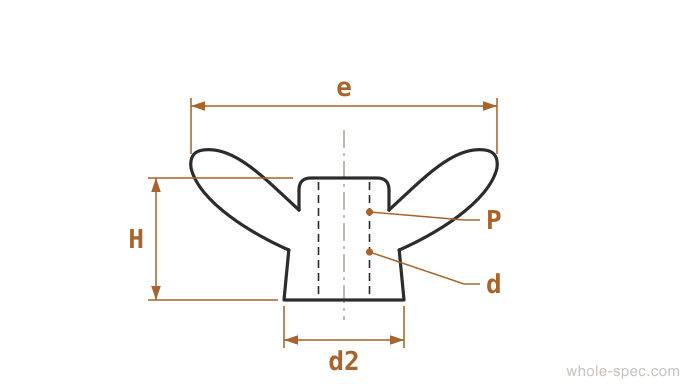

DIN 315JIS B 1185
DINWing Nut
5 sizes| Nominal | d | P | HHeight, max | d2Boss Dia, max | eWing Span, max |
|---|---|---|---|---|---|
| M4 | 4 | 0.7 | 10.5 | 8 | 20 |
| M5 | 5 | 0.8 | 13 | 11 | 26 |
| M6 | 6 | 1 | 17 | 13 | 33 |
| M8 | 8 | 1.25 | 20 | 16 | 39 |
| M10 | 10 | 1.5 | 25 | 20 | 51 |
JISWing Nut
5 sizes| Nominal | d | P | HHeight, max | d2Boss Dia, max | eWing Span, max |
|---|---|---|---|---|---|
| M4 | 4 | 0.7 | 10 | - | 20 |
| M5 | 5 | 0.8 | 12 | - | 25 |
| M6 | 6 | 1 | 16 | - | 32 |
| M8 | 8 | 1.25 | 20 | - | 40 |
| M10 | 10 | 1.5 | 25 | - | 50 |
帶翼可徒手擰緊和鬆開的螺母，適用於無需工具頻繁拆裝的場合。
實務注意事項
- 振動下易鬆動——振動環境務必使用其他類型螺母。
- 手動擰緊扭矩不一致。不適用於需要扭矩控制的場合。
選型指南
與蝶形螺栓類似，可用手擰緊。適用於檢查治具、通風過濾器和臨時緊固——輕載且需頻繁拆卸。M4–M12範圍。避免用於安全關鍵或高振動應用。
主要特點
- 翼片可徒手擰緊/鬆開，無需工具
- DIN 315標準，鑄造型（GG）和沖壓型（AF）之分
- 小型範圍M4–M12，適合頻繁拆裝的輕載緊固
主要應用領域
檢測夾具、通風過濾器蓋、臨時佈線、展覽展示、帳篷/雨棚安裝
常見問題
蝶形螺母能在振動環境中使用嗎？
不推薦。手動擰緊結構在振動下容易鬆動。振動環境請使用鎖緊螺母或螺紋鎖固劑。
