彈性銷 規格表
Spring Pin Specifications — 24個尺寸
KS B 1371ISO 8752JIS B 2808DIN 1481
KSISOJISDINSpring Pin
6 sizes以下尺寸在 KS B 1371 · ISO 8752 · JIS B 2808 · DIN 1481 中相同。

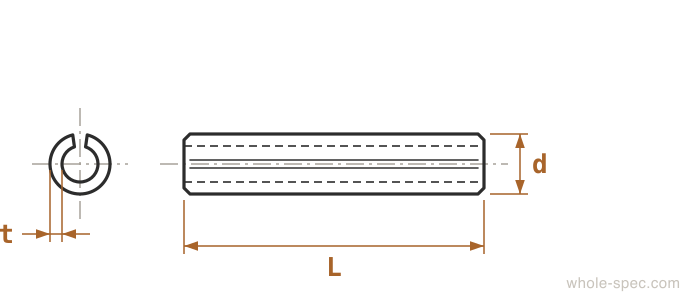

| Nominal | d | L | tWall | Material | Standard |
|---|---|---|---|---|---|
| Ø2×10 | 2 | 10 | 0.4 | SK5 | KS B 1371 |
| Ø3×15 | 3 | 15 | 0.5 | SK5 | KS B 1371 |
| Ø4×20 | 4 | 20 | 0.6 | SK5 | KS B 1371 |
| Ø5×25 | 5 | 25 | 0.8 | SK5 | KS B 1371 |
| Ø6×30 | 6 | 30 | 0.9 | SK5 | KS B 1371 |
| Ø8×40 | 8 | 40 | 1.2 | SK5 | KS B 1371 |
C形截面彈性銷，插入孔中靠彈力固定。拆裝方便。
實務注意事項
- 彈簧銷的開槽方向應與載荷方向垂直。平行方向會導致銷張開並在載荷下脫出。
選型指南
簡單壓入標準鑽孔即可固定——無需鉸孔。允許反覆插入和拆除。精度低於定位銷但裝配更容易；在振動下能自行保持。用於鉸鏈、槓桿和叉銷固定。
主要特點
- C形捲製截面彈性變形插入，對孔公差寬容
- ISO 8752（重載）/ ISO 13337（輕載），可重複插拔
- 即使在振動環境中也靠自身彈力防脫，無需額外固定
主要應用領域
鉸鏈軸固定、槓桿銷、農機連接器、汽車踏板軸、液壓缸叉耳
常見問題
彈性銷有什麼優點？
無需鉸孔（使用標準鑽孔），可重複插拔，振動環境下自保持。比定位銷加工成本低。
