P系列 規格表

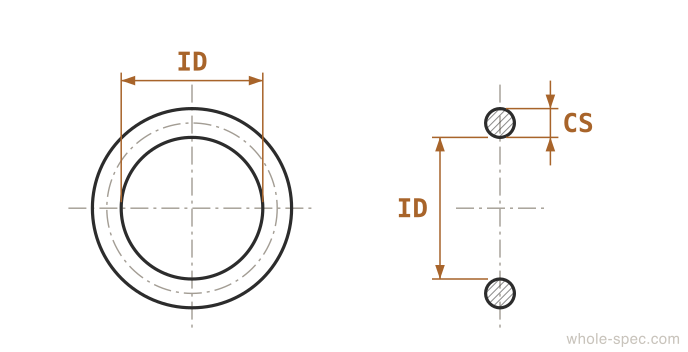

P-Series Specifications — 42個尺寸
JIS B 2401JIS B 2401-1
JISP-Series
14 sizes以下尺寸在 JIS B 2401 · JIS B 2401-1 中相同。
| Nominal | ID | CS | Use | Standard |
|---|---|---|---|---|
| P3 | 2.8 | 1.9 | 運動用/固定用 | JIS B 2401 |
| P4 | 3.8 | 1.9 | 運動用/固定用 | JIS B 2401 |
| P5 | 4.8 | 1.9 | 運動用/固定用 | JIS B 2401 |
| P6 | 5.8 | 1.9 | 運動用/固定用 | JIS B 2401 |
| P7 | 6.8 | 1.9 | 運動用/固定用 | JIS B 2401 |
| P8 | 7.8 | 1.9 | 運動用/固定用 | JIS B 2401 |
| P10 | 9.8 | 2.4 | 運動用/固定用 | JIS B 2401 |
| P12 | 11.8 | 2.4 | 運動用/固定用 | JIS B 2401 |
| P14 | 13.8 | 2.4 | 運動用/固定用 | JIS B 2401 |
| P16 | 15.8 | 2.4 | 運動用/固定用 | JIS B 2401 |
| P18 | 17.8 | 2.4 | 運動用/固定用 | JIS B 2401 |
| P20 | 19.8 | 2.4 | 運動用/固定用 | JIS B 2401 |
| P22 | 21.8 | 3.5 | 運動用/固定用 | JIS B 2401 |
| P25 | 24.5 | 3.5 | 運動用/固定用 | JIS B 2401 |
JIS P系列O形圈，主要用於氣缸/活塞等運動密封的日本工業標準。
實務注意事項
- 拉伸O形圈超過內徑的5%會使截面縮小，降低密封性能。請在適當拉伸範圍內選擇尺寸。
選型指南
用於活塞和氣缸往復密封的JIS標準O形圈。按線徑（W）和內徑（ID）選擇尺寸。作為動密封，溝槽設計必須以8–16%的壓縮率最小化摩擦和磨損。
主要特點
- JIS B 2401 P系列編號，線徑（W）：1.9/2.4/3.5/5.7/8.4 mm共5種
- 專為活塞（動態）密封設計，按內徑確定溝槽直徑
- NBR（通用）/FKM（耐熱）/EPDM（耐化學）材質工作溫度範圍不同
主要應用領域
液壓缸活塞、氣動閥芯、液壓千斤頂、沖壓機柱塞密封、液壓馬達內部
常見問題
P系列O形圈的線徑（W）和內徑（ID）如何選擇？
內徑匹配活塞或活塞桿直徑；線徑由溝槽深度（8-16%壓縮率）決定。請參照JIS B 2401規格表。
