圓柱銷 規格表
Dowel Pin Specifications — 28個尺寸
KS B 1320ISO 2338JIS B 1354DIN 7
KSISOJISDINDowel Pin
7 sizes以下尺寸在 KS B 1320 · ISO 2338 · JIS B 1354 · DIN 7 中相同。

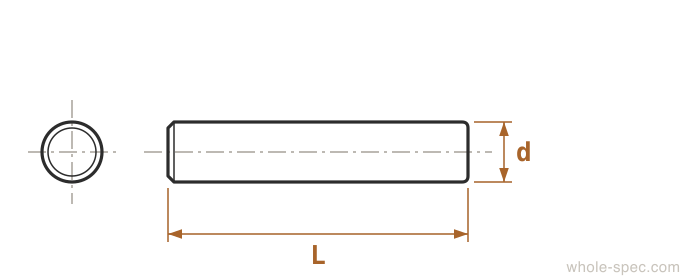

| Nominal | d | L | Tolerance | Material | Standard |
|---|---|---|---|---|---|
| Ø2×10 | 2 | 10 | m6 | S45C | KS B 1320 |
| Ø3×15 | 3 | 15 | m6 | S45C | KS B 1320 |
| Ø4×20 | 4 | 20 | m6 | S45C | KS B 1320 |
| Ø5×25 | 5 | 25 | m6 | S45C | KS B 1320 |
| Ø6×30 | 6 | 30 | m6 | S45C | KS B 1320 |
| Ø8×40 | 8 | 40 | m6 | S45C | KS B 1320 |
| Ø10×50 | 10 | 50 | m6 | S45C | KS B 1320 |
等徑圓柱銷，用於零件定位（定位銷）和剪切連接。
實務注意事項
- 銷孔必須鉸孔加工。壓入鑽孔會因圓度不良導致銷偏斜或脫出。
- 用2個銷定位時，一個用圓孔，另一個用長孔（槽）。兩個都用圓孔會因公差累積導致無法裝配。
選型指南
用於精密定位（銷釘定位）。壓入鉸孔中固定，孔公差（H6/H7）至關重要。用於模具對齊、治具基準點和齒輪箱殼體對準。需要反覆拆裝時，彈簧銷更合適。
主要特點
- 全長等徑（h6/m6公差），過盈配合於鉸孔內
- KS B 1320 / ISO 2338，規格ø1–ø25，可選淬火鋼或不鏽鋼
- 定位（銷釘）和剪切載荷傳遞雙重功能
主要應用領域
模具定位銷、夾具基準銷、齒輪箱殼體對準、機器人關節對齊、工具機零件定位
常見問題
定位銷公差m6和h6有什麼區別？
m6為過盈配合（永久固定）。h6為間隙至微過盈配合（可拆卸）。模具定位銷用m6，夾具基準銷用h6。
