緊定螺釘 規格表
Set Screw Specifications — 28個尺寸
ISO 4026JIS B 1177DIN 913
ISOJISDINSet Screw
7 sizes以下尺寸在 ISO 4026 · JIS B 1177 · DIN 913 中相同。

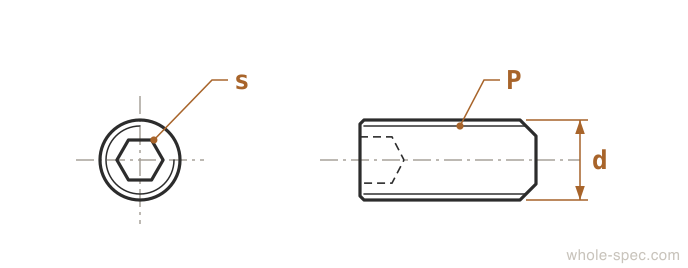

| Nominal | d | P | sWrench | Point |
|---|---|---|---|---|
| M3 | 3 | 0.5 | 1.5 | |
| M4 | 4 | 0.7 | 2 | |
| M5 | 5 | 0.8 | 2.5 | |
| M6 | 6 | 1 | 3 | |
| M8 | 8 | 1.25 | 4 | |
| M10 | 10 | 1.5 | 5 | |
| M12 | 12 | 1.75 | 6 |
無頭全螺紋螺釘，用於固定軸、套環和齒輪。根據端部形狀（平端、錐端、球端等）固定力不同。
實務注意事項
- 端部類型：平端→淬硬軸、錐端→定位、凹端→軟軸壓痕固定。選擇錯誤會大幅降低保持力。
- 扭矩不足會導致旋轉時鬆動。配合中強度螺紋鎖固劑使用可大幅改善防鬆效果。
選型指南
用於將齒輪、皮帶輪或軸環鎖定在軸上。無頭設計使其與表面齊平。端部類型決定用途：平端用於硬化軸、錐端用於定位、凹端用於咬入軟軸進行牢固固定。傳遞扭矩小於鍵連接，僅限於軸向保持和輕度防轉用途。
主要特點
- 無頭設計，軸向零突出，專用於鎖定旋轉部件
- 尖端形狀（平面、錐形、杯形、柱端）決定夾持特性
- KS B 1028 / ISO 4026–4029，六角內孔驅動 M3–M24
主要應用領域
軸-齒輪鎖定、聯軸器緊固、旋鈕/手柄定位、皮帶輪設定、可調擋塊
常見問題
緊定螺釘頭部形狀及用途？
平端→硬化軸固定，錐端→定位，凹端→軟軸上留痕強力固定，球端→保護配合面，柱端→永久固定。按用途選擇端部。
