焊接螺母 規格表
Weld Nut Specifications — 6個尺寸
Weld Nut

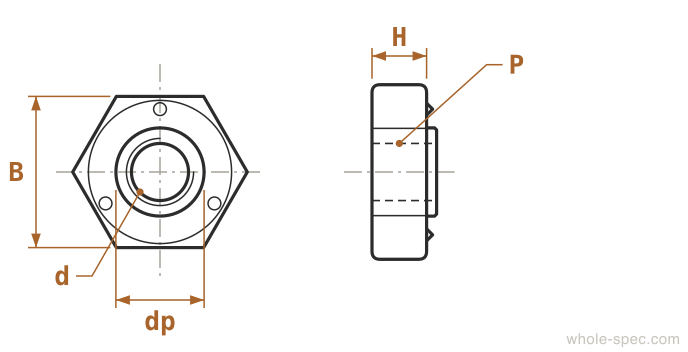

6 sizes| Nominal | d | P | HHeight | BWrench | dpPilot Dia |
|---|---|---|---|---|---|
| M4 | 4 | 0.7 | 4 | 11 | 5.9 |
| M5 | 5 | 0.8 | 5 | 13 | 7.1 |
| M6 | 6 | 1 | 5.5 | 15 | 8.4 |
| M8 | 8 | 1.25 | 6.5 | 18 | 10.5 |
| M10 | 10 | 1.5 | 8 | 21 | 12.5 |
| M12 | 12 | 1.75 | 10 | 24 | 14.5 |
焊接在金屬構件上永久固定的螺母。焊後可進行螺栓緊固。
實務注意事項
- 焊接飛濺物附著在螺紋上會阻止螺栓插入。焊接前臨時擰入螺栓保護螺紋，或焊接後追攻（重新攻絲）。
- 凸焊是標準方式。須精確設置電流、時間和壓力三要素。參數不當會導致螺母脫落。
選型指南
永久焊接在鈑金上。當需要比鉚螺母更強的固定力且僅能單側操作時使用。凸焊為標準工藝；焊後螺紋保護（去飛濺或補攻絲）必不可少。
主要特點
- 凸焊（3–4個凸點）永久焊接於板材，形成螺栓緊固點
- DIN 929方形焊接螺母 / DIN 928六角焊接螺母標準
- 焊後螺紋保護必不可少，建議使用飛濺防護或焊後重新攻絲
主要應用領域
汽車車身焊接線、建築設備框架、鋼結構接合、家電底盤、工業機械支架
常見問題
焊接螺母和壓鉚螺母有什麼區別？
焊接螺母通過焊接固定（更強固定力）；壓鉚螺母通過沖壓固定（無熱變形）。無變形要求選壓鉚；最大強度要求選焊接。
