Fit Tolerance Calculator

用途

計算用 ISO 286（KS B 0401）公差帶符號指定的孔與軸實際如何配合。輸入基本尺寸和孔、軸符號後，求出各自的尺寸極限和上下偏差，判定屬於間隙配合、過渡配合還是過盈配合，並以微米給出最大與最小間隙或過盈。

輸入值

只需三項輸入：基本尺寸 D(mm，1~500)、孔符號(大寫，如 H7)、軸符號(小寫，如 g6)。字母決定基本偏差位置，數字決定 IT 等級(公差寬度)。在快速選擇中選取 H7/g6 等常用配合，兩個符號會自動填入。

主要公式

按尺寸段從 IT 表和基本偏差表取值構成極限尺寸。孔 H 的下偏差 EI=0，上偏差 ES=+IT。軸 a~h 上偏差 es=基本偏差、下偏差 ei=es−IT；k~u 的 ei=基本偏差、es=ei+IT；js/JS 取 ±IT/2 對稱。判定用最大間隙=ES(孔)−ei(軸)、最小間隙=EI(孔)−es(軸)：最小間隙大於零為間隙配合，最大間隙小於零為過盈配合，跨零則為過渡配合。

計算範例

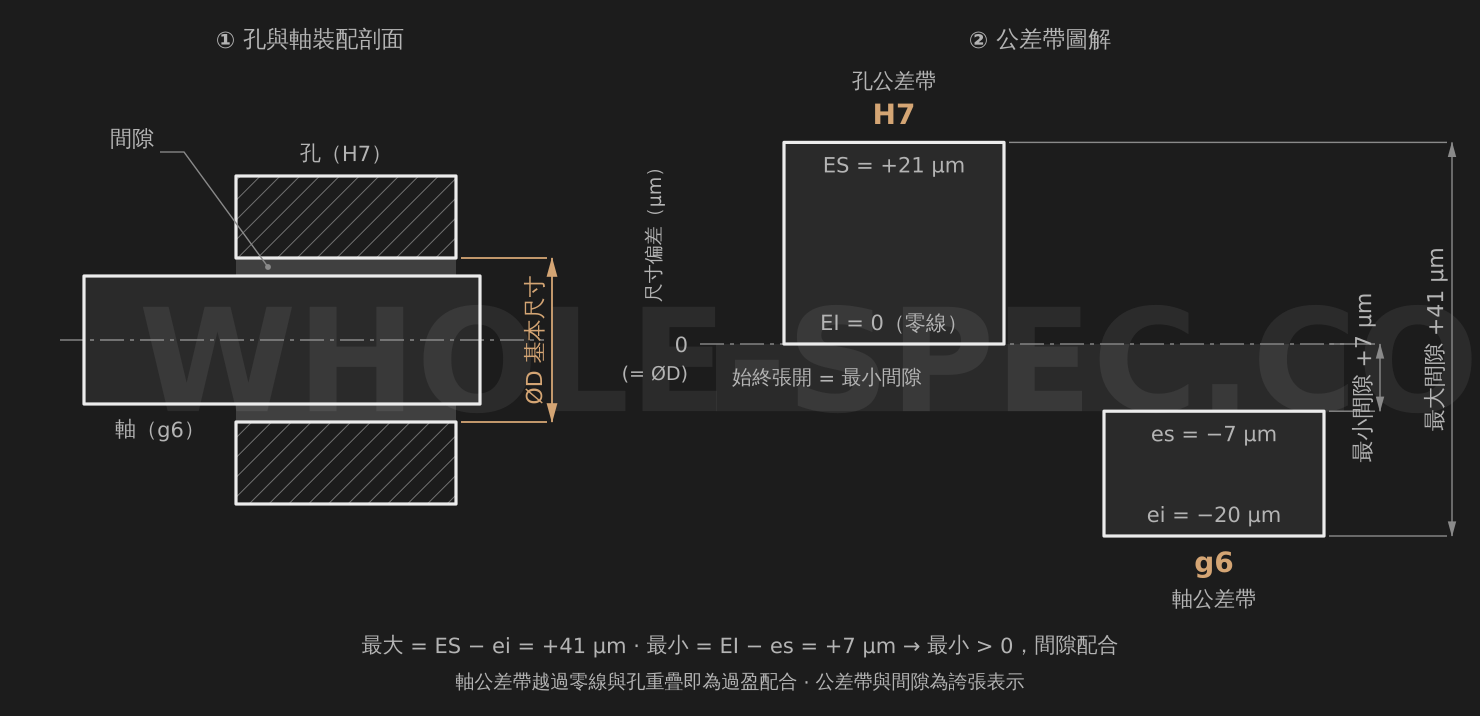

以 ø30 H7/g6 為例。30mm 屬 18~30 段，故 IT7=21μm、IT6=13μm。孔 H7 的 EI=0、ES=+21，得 ø30.000~ø30.021。軸 g6 的基本偏差 es=−7、ei=es−IT=−7−13=−20，得 ø29.980~ø29.993。最大間隙=21−(−20)=41μm=0.041mm，最小間隙=0−(−7)=7μm=0.007mm。最小間隙為正，屬間隙配合，始終保留 0.007~0.041mm 間隙，是精密滑動配合。

注意事項

計算值僅為常溫幾何尺寸。實際配合受表面粗糙度(峰頂壓平使有效過盈減小)、熱膨脹(熱裝加熱、運行溫差)、壓入方法和材料降伏影響，故過盈配合需另行校核壓入力與應力。此外同一符號在不同尺寸段的 IT 與基本偏差不同，結果也隨之改變，應準確輸入 D。
