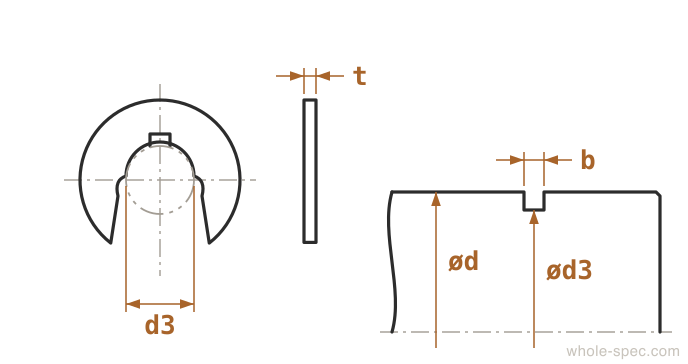

E型擋圈 規格表
E-Type Snap Ring Specifications — 10個尺寸
KS B 1337
KSE-Type Snap Ring
10 sizes| Nominal (mm) | Groove Dia (mm) | Groove Width (mm) | Thickness t (mm) | Material | Standard |
|---|---|---|---|---|---|
| 1.5 | 1.2 | 0.5 | 0.4 | Spring Steel | KS B 1337 |
| 2.0 | 1.6 | 0.5 | 0.4 | Spring Steel | KS B 1337 |
| 2.5 | 2 | 0.6 | 0.4 | Spring Steel | KS B 1337 |
| 3.0 | 2.5 | 0.6 | 0.4 | Spring Steel | KS B 1337 |
| 4.0 | 3.3 | 0.8 | 0.6 | Spring Steel | KS B 1337 |
| 5.0 | 4.2 | 0.9 | 0.6 | Spring Steel | KS B 1337 |
| 6.0 | 5.1 | 1 | 0.8 | Spring Steel | KS B 1337 |
| 8.0 | 6.9 | 1.2 | 0.8 | Spring Steel | KS B 1337 |
| 10.0 | 8.6 | 1.5 | 1 | Spring Steel | KS B 1337 |
| 12.0 | 10.3 | 1.8 | 1 | Spring Steel | KS B 1337 |
E形小型扣環，從側面推入窄槽安裝。用於Ø1.5~12mm小軸，無需專用工具即可安裝。
實務注意事項
- 用於小軸（Ø1.5–12mm），從側面推入安裝。無需專用工具即可安裝。
- 保持力低於C型——軸向載荷大時使用C型。
主要特點
- E形環從側面安裝到窄槽中；適用於小型軸（Ø1.5–12 mm）
- 無需鉗子；用一字螺絲刀或手即可輕鬆安裝和拆卸
- KS B 1337；廣泛用於小型電子和精密機械零件
主要應用領域
小型馬達軸固定、電子設備內部軸定位、玩具/辦公設備裝配、小型齒輪定位
常見問題
E型擋圈適合什麼用途？
適用於小軸（Ø1.5-12mm）的輕載軸向固定。常用於小型電子馬達、玩具和小型機構的銷/軸固定。
