Pitch Calculator
Calculate pitch and positions when placing N objects at equal intervals along a total length.
Layout Conditions
Layout Mode
用途
在總長 L 上等間距佈置 N 個孔、螺栓、攻牙或零件時，一次算出螺距（間隔）和每個物體的位置座標。適用於加工圖的孔陣列、夾具間距、欄杆立柱分割等等分佈置的尺寸決定。
佈置方式

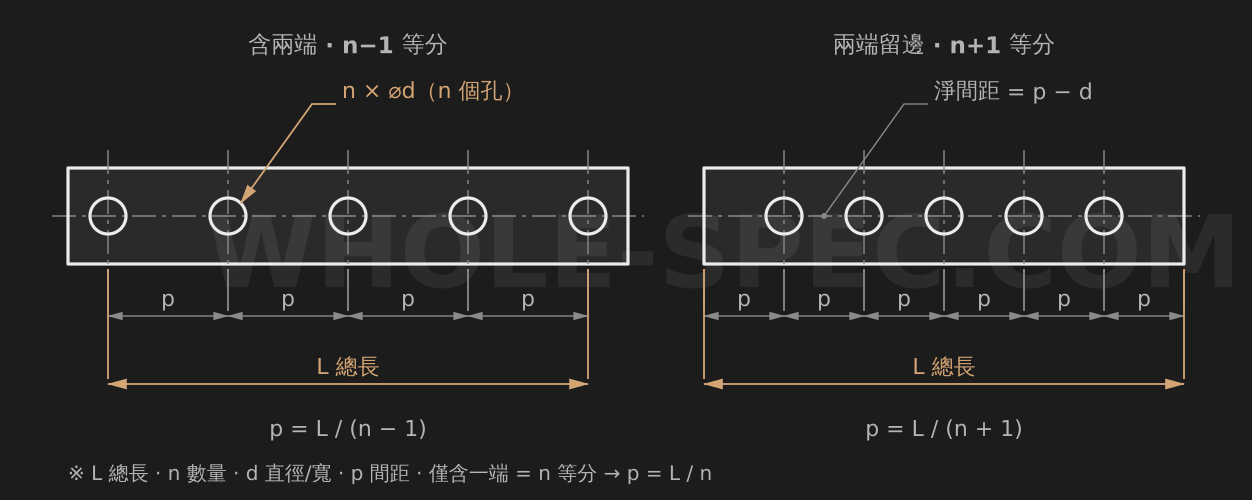

三種方式決定結果。兩端包含將首末物體放在兩端點，把 L 分為 N-1 段。兩端留白在兩端留出相等餘量，把 L 分為 N+1 段。單端包含從一端開始，把 L 分為 N 段。相同 N 下不同方式螺距不同，請先確定圖紙基準點。
主要公式
兩端包含：螺距 P=L/(N-1)，第 i 個位置為 i×P (i=0…N-1)。兩端留白：P=L/(N+1)，位置 i×P (i=1…N)。單端包含：P=L/N，位置 i×P (i=0…N-1)。輸入物體直徑 d 時還輸出淨間隙 gap=P−d；gap 為負則提示物體相互干涉。
計算範例
當總長 L=500mm、數量 N=5 時。兩端包含 P=500/(5-1)=125mm，位置為 0、125、250、375、500。兩端留白 P=500/(5+1)≈83.33mm，位置為 83.33、166.67、250、333.33、416.67。單端包含 P=500/5=100mm，位置為 0、100、200、300、400。再給直徑 d=20mm，兩端包含下 gap=125-20=105mm，無干涉。
注意事項
N 最小取 2 並四捨五入為整數。長度單位切換為英吋時，輸入與結果均換算為英吋。位置座標以物體中心為基準，孔加工時請另行確認邊距和公差。
