十字槽盤頭螺釘 規格表
Pan Head Screw Specifications — 15個尺寸
KS B 1023ISO 7045JIS B 1111
KSISOJISPan Head Screw
5 sizes以下尺寸在 KS B 1023 · ISO 7045 · JIS B 1111 中相同。

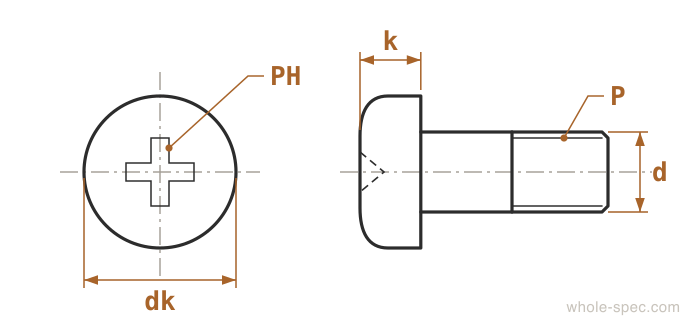

| Nominal | d | P | dkHead Dia | kHead H. | Recess |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 5.6 | 2.4 | PH1 |
| M4 | 4 | 0.7 | 7.5 | 3.1 | PH2 |
| M5 | 5 | 0.8 | 9.5 | 3.8 | PH2 |
| M6 | 6 | 1 | 12 | 4.6 | PH3 |
| M8 | 8 | 1.25 | 16 | 6 | PH3 |
圓頭十字槽小螺釘，用螺絲刀擰緊。廣泛用於家電和電子產品組裝。
實務注意事項
- 準確匹配Phillips螺絲刀型號：M3→#1、M4–M5→#2、M6→#3。型號不對會導致打滑並損壞十字槽。
- 使用電動螺絲刀時設置低扭矩。過扭矩會損壞螺釘頭或使塑膠柱破裂。
選型指南
用於家電、電子設備和塑膠外殼的輕載緊固。驅動快速，適合大批量裝配線。主要為M2–M6範圍，不適用於高扭矩場合。容易發生凸輪脫出，因此正確匹配十字螺絲起子型號（#1/#2/#3）至關重要。
主要特點
- 圓頂形（盤頭）突出於表面，便於目視識別
- Phillips #1–#3螺絲刀相容，適合M2–M8小型輕量緊固
- KS B 1023 / ISO 7045標準，鍍鋅、鍍鎳及黑色氧化處理
主要應用領域
家電內部裝配、PCB安裝、塑膠外殼、儀表面板、小型電子設備
常見問題
如何選擇Phillips螺絲刀型號？
M2-M3→#1，M3.5-M5→#2，M6-M8→#3。型號不對會造成滑脫，損壞十字槽。
Pozidriv和Phillips有什麼區別？
Pozidriv（PZ）有附加十字槽，滑脫更少。常見於歐洲產品。用Phillips螺絲刀擰PZ會損壞槽口。
