蓋形螺母 規格表
Cap Nut Specifications — 24個尺寸

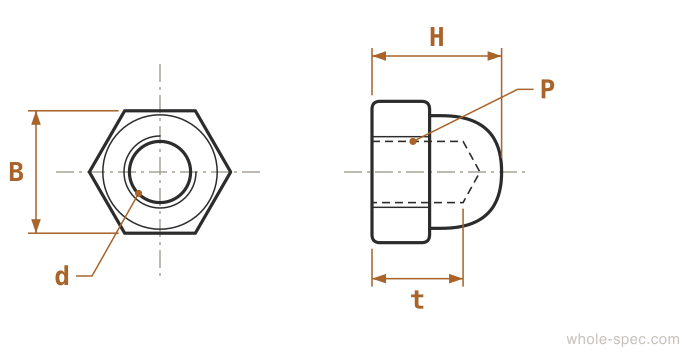

DIN 1587JIS B 1183
DINCap Nut
6 sizes| Nominal | d | P | HOverall H. | BWrench | tHole Depth, min |
|---|---|---|---|---|---|
| M4 | 4 | 0.7 | 8 | 7 | 5.26 |
| M5 | 5 | 0.8 | 10 | 8 | 7.21 |
| M6 | 6 | 1 | 12 | 10 | 7.71 |
| M8 | 8 | 1.25 | 15 | 13 | 10.65 |
| M10 | 10 | 1.5 | 18 | 17 | 12.65 |
| M12 | 12 | 1.75 | 22 | 19 | 15.65 |
JISCap Nut
6 sizes| Nominal | d | P | HOverall H. | BWrench | tHole Depth, min |
|---|---|---|---|---|---|
| M4 | 4 | 0.7 | 6.2 | 7 | 5.6 |
| M5 | 5 | 0.8 | 7.5 | 8 | 6.6 |
| M6 | 6 | 1 | 9.5 | 10 | 8.5 |
| M8 | 8 | 1.25 | 12.5 | 13 | 11.5 |
| M10 | 10 | 1.5 | 15.5 | 17 | 14.5 |
| M12 | 12 | 1.75 | 18.5 | 19 | 16.5 |
單側封閉的球面螺母，遮蓋螺栓端部，外觀整潔。用於安全和美觀需求。
實務注意事項
- 螺栓長度須精確匹配。螺栓過長會頂到蓋帽內底，導致擰緊不完全。
- 封閉結構——不能用於通孔螺栓。請提前計算螺栓伸出長度。
選型指南
覆蓋外露的螺栓端部以確保安全和美觀。圓頂蓋防止刮傷和傷害。用於有安全法規要求的場所——遊樂設施、家具、食品機械。封閉結構意味著螺栓長度必須精確；過長的螺栓無法正確就位。
主要特點
- 圓頂蓋完全包覆螺栓端部，防止螺紋暴露
- DIN 1587（高型），鍍鉻或不鏽鋼實現美觀外觀
- 防止螺栓端突出造成的刮傷/受傷，符合安全規定
主要應用領域
家具外露部位、遊樂設施安全螺栓、食品機械衛生面、建築護欄、醫療器械外殼
常見問題
蓋形螺母的內部深度如何確認？
內部有效螺紋深度因規格而異。如果螺栓突出長度超過蓋內深度則無法擰緊——請查規格表確認內部深度。
