外齒墊圈 規格表
External Tooth Washer Specifications — 18個尺寸
DIN 6798ADIN 6798 A
DINExternal Tooth Washer
6 sizes以下尺寸在 DIN 6798A · DIN 6798 A 中相同。

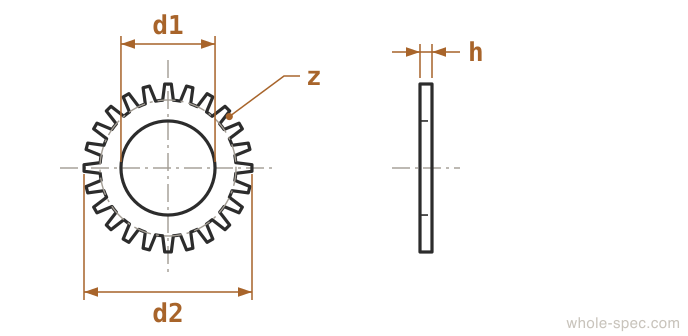

| Nominal | d1Inner | d2Outer | hThick | Teeth |
|---|---|---|---|---|
| M3 | 3.2 | 6 | 0.4 | 12 |
| M4 | 4.3 | 8 | 0.5 | 16 |
| M5 | 5.3 | 10 | 0.6 | 18 |
| M6 | 6.4 | 11 | 0.7 | 20 |
| M8 | 8.4 | 15 | 0.8 | 24 |
| M10 | 10.5 | 18 | 0.9 | 28 |
外齒鎖緊墊圈，齒部嵌入接觸面防止鬆脫，也適用於電氣接地連接。
實務注意事項
- 電氣接地緊固有效。齒穿透塗層建立電氣導通路徑。
- 齒會在配合面上留下痕跡——外觀重要處避免使用。
選型指南
外齒咬入接觸面防止旋轉。特別適用於電氣接地緊固（穿透油漆層確保導通）。適用於振動環境下的輕載鈑金緊固。
主要特點
- 外部鋸齒嚙合配合面，最大化旋轉阻力
- DIN 6798A標準，鋸齒延伸到螺栓頭外，便於目視確認
- 在薄板/塗裝面上特別有效，適合輕載振動緊固
主要應用領域
電氣接地緊固（穿透漆面）、家電鈑金、電子設備蓋板、儀表面板、輕型支架
常見問題
齒形墊圈為什麼對電氣接地有效？
外齒穿透油漆和氧化層，確保金屬與金屬直接接觸（電氣導通），有效降低接地電阻。
