CT型鋼 規格表
CT-Shape Specifications — 6個尺寸
KS D 3502JIS G 3192
KSJISCT-Shape
3 sizes以下尺寸在 KS D 3502 · JIS G 3192 中相同。

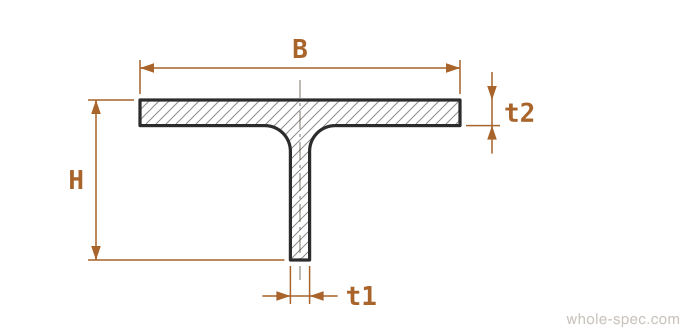

| Nominal | H | B | t1 | t2 | Weight |
|---|---|---|---|---|---|
| CT100×100 | 50 | 100 | 6 | 8 | 8.6 |
| CT150×150 | 75 | 150 | 7 | 10 | 15.7 |
| CT200×200 | 100 | 200 | 8 | 12 | 25 |
H型鋼切半的T形截面型鋼。用於桁架、支架和加強件。
實務注意事項
- 由H型鋼切割製成——檢查切割面的垂直度和平整度。
- 用作桁架構件時注意挫屈。T型截面弱軸方向易挫屈。
選型指南
由H型鋼切割而成的T型截面鋼。用於桁架構件、支架和加強件。
主要特點
- 從H型鋼腹板中部切割的T形截面，無需另行軋製
- 用作弦桿時法蘭作為受壓面，腹板作為連接面
- 桁架上下弦桿專用，腹板可直接螺栓連接無需節點板
主要應用領域
鋼桁架弦桿、屋頂桁架、機庫結構、展館屋頂、輕型橋梁上部
常見問題
CT型鋼如何製造？
將H型鋼在腹板中央火焰切割（或氧割）成T形截面。切割品質影響尺寸精度。
