蝸輪 規格表

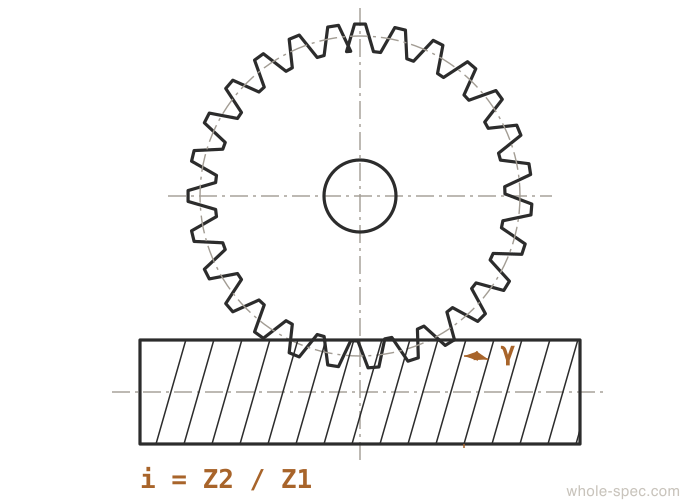

Worm Gear Specifications — 9個尺寸
KS B 1401ISO 14521JIS B 1723
KSISOJISWorm Gear
3 sizes以下尺寸在 KS B 1401 · ISO 14521 · JIS B 1723 中相同。
| Nominal | m | α | γ | Ratio | Formula | Use |
|---|---|---|---|---|---|---|
| M1 蝸輪 | 1 | 20° | 1~5° | 10~80 | i=Z2/Z1 | 大減速比·自鎖 |
| M2 蝸輪 | 2 | 20° | 1~5° | 10~80 | i=Z2/Z1 | 輸送機·起重機 |
| M3 蝸輪 | 3 | 20° | 1~5° | 10~80 | i=Z2/Z1 | 工業用大減速 |
蝸桿蝸輪組，一對即可獲得大減速比。具有自鎖特性，用於升降機和葫蘆。
實務注意事項
- 效率低（40–90%），發熱嚴重。油潤滑和散熱片必不可少。
- 自鎖僅在小導程角時有效。大導程角可能發生反轉——需加裝制動器。
選型指南
單級即可實現高減速比（1:10–1:80），具有自鎖特性（防止逆轉）。效率低（40–90%）且發熱顯著，需要注意潤滑和冷卻。
主要特點
- 蝸桿+蝸輪組合單級可實現10:1–100:1大減速比
- 自鎖特性，導程角≤5°時不可反向驅動
- 滑動接觸產生大量摩擦熱，潤滑和散熱設計至關重要
主要應用領域
電梯曳引機、輸送機減速、閥門執行器、調音機構（樂器）、天線旋轉
常見問題
蝸輪的自鎖功能總是有效嗎？
僅當導程角低於~6°時才可靠。高導程角或良好潤滑可能導致反轉——必要時添加單獨的制動器。
