齒條 規格表

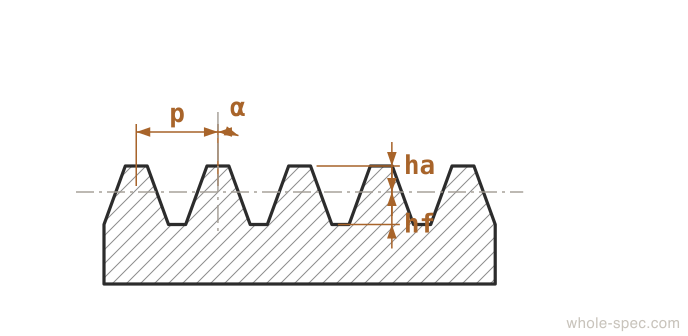

Rack Gear Specifications — 8個尺寸
KS B 1401JIS B 1702
KSJISRack Gear
4 sizes以下尺寸在 KS B 1401 · JIS B 1702 中相同。
| Nominal | m | α | pPitch | ha | hf | Formula | Use |
|---|---|---|---|---|---|---|---|
| M1 齒條 | 1 | 20° | 3.14 | 1 | 1.25 | 齒距=πm | 運動, CNC |
| M1.5 齒條 | 1.5 | 20° | 4.71 | 1.5 | 1.875 | 齒距=πm | 工具機工作台 |
| M2 齒條 | 2 | 20° | 6.28 | 2 | 2.5 | 齒距=πm | 大型送料裝置 |
| M3 齒條 | 3 | 20° | 9.42 | 3 | 3.75 | 齒距=πm | , 大型 |
直線形齒條，與小齒輪嚙合將旋轉運動轉換為直線運動。用於CNC、自動門和輸送裝置。
實務注意事項
- 齒條和齒輪模數必須匹配。採用彈簧預緊設計可最小化齒隙。
- 長行程中齒條接縫精度至關重要。接縫處齒距偏差會導致振動和噪音。
選型指南
將旋轉運動轉換為直線運動。用於CNC龍門、自動門和線性致動器。齒條和小齒輪的模數必須匹配。
主要特點
- 直線齒輪（齒條）+小齒輪組合實現旋轉與直線運動互轉
- 無行程限制，齒條拼接可實現無限直線行程
- 模數1–10，精密磨削齒條累積齒距誤差±0.02 mm/m
主要應用領域
CNC龍門進給、自動門開關、射出機模具移動、工具機工作台、AGV行走驅動
常見問題
齒條-齒輪的背隙如何減小？
彈簧預緊齒輪（雙齒輪中一個施加彈簧載荷）、分體齒輪或齒條壓緊方式可減小背隙。
