花紋鋼板 規格表
Checker Plate Specifications — 4個尺寸
KS D 3503
KSChecker Plate

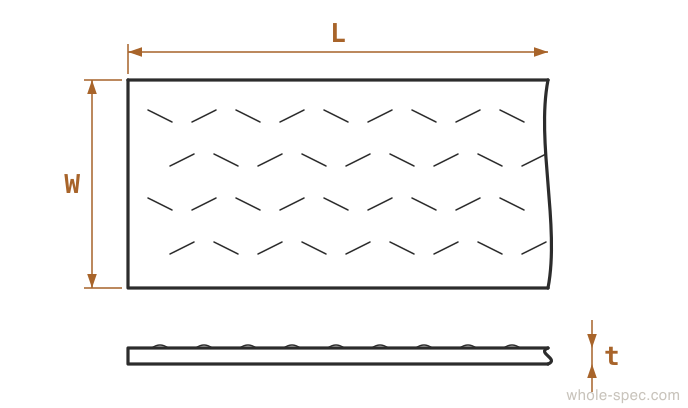

4 sizes| Nominal | t | Width | Length | Weight | Material |
|---|---|---|---|---|---|
| t2.3 | 2.3 | 914~1524 | 1829~6000 | 20 | SS400 |
| t3.2 | 3.2 | 914~1524 | 1829~6000 | 27.5 | SS400 |
| t4.5 | 4.5 | 914~1524 | 1829~6000 | 38.3 | SS400 |
| t6.0 | 6 | 914~1524 | 1829~6000 | 50.6 | SS400 |
SS400基體的防滑花紋鋼板（花紋板），用於樓梯、通道地面和車輛貨箱。厚度以母材為準。
實務注意事項
- 厚度指基板厚度——總高度=基板+花紋高度（約1.5–2mm）。
- 防滑是主要功能——花紋磨損後需更換。定期檢查磨損情況。
選型指南
用於需要防滑的地板、樓梯和蓋板。凸起表面圖案防止滑倒。厚度標註指不含花紋高度的基板厚度。
主要特點
- 表面凸紋圖案（菱形/透鏡形）內建防滑功能
- SS400/STS304/A1050材質，t2.3–9.0 mm（基材厚度+花紋高度）
- 花紋高度約1.0–1.5 mm，結構強度僅計基材厚度
主要應用領域
工廠地板、樓梯踏板、卡車貨箱地板、人孔蓋、船舶甲板
常見問題
花紋板有哪些圖案類型？
3條紋（最常見）、5條紋、菱形和圓點圖案。3條紋防滑和排水性能最佳。
