直齒輪 規格表
Spur Gear Specifications — 40個尺寸
KS B 1401ISO 1328JIS B 1702DIN 3960
KSISOJISDINSpur Gear
10 sizes以下尺寸在 KS B 1401 · ISO 1328 · JIS B 1702 · DIN 3960 中相同。

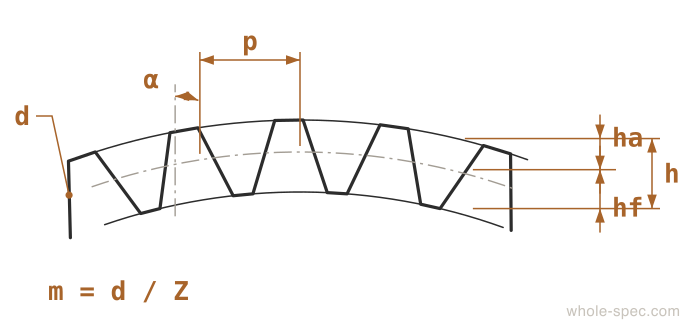

| Nominal | m | α | ha | hf | h | Formula | Use |
|---|---|---|---|---|---|---|---|
| M0.5 | 0.5 | 20° | 0.5 | 0.625 | 1.125 | d=mZ, D=m(Z+2) | 精密儀器·鐘錶 |
| M0.8 | 0.8 | 20° | 0.8 | 1 | 1.8 | d=mZ, D=m(Z+2) | 小型減速器·機器人 |
| M1 | 1 | 20° | 1 | 1.25 | 2.25 | d=mZ, D=m(Z+2) | 通用機械·減速器 |
| M1.5 | 1.5 | 20° | 1.5 | 1.875 | 3.375 | d=mZ, D=m(Z+2) | 工具機·輸送機 |
| M2 | 2 | 20° | 2 | 2.5 | 4.5 | d=mZ, D=m(Z+2) | 工業機械·中型減速器 |
| M2.5 | 2.5 | 20° | 2.5 | 3.125 | 5.625 | d=mZ, D=m(Z+2) | 中型機械·起重機 |
| M3 | 3 | 20° | 3 | 3.75 | 6.75 | d=mZ, D=m(Z+2) | 大型機械·起重機 |
| M4 | 4 | 20° | 4 | 5 | 9 | d=mZ, D=m(Z+2) | 大型機械·軋機 |
| M5 | 5 | 20° | 5 | 6.25 | 11.25 | d=mZ, D=m(Z+2) | 大型工業設備 |
| M6 | 6 | 20° | 6 | 7.5 | 13.5 | d=mZ, D=m(Z+2) | 超大型機械 |
直齒最基本的齒輪，用於平行軸間的動力傳遞。設計和加工簡單。
實務注意事項
- 嚙合齒輪必須具有相同模數（m）。不同模數的齒輪無法嚙合。
- 齒輪噪音過大時，提高齒面加工精度（JIS等級）或考慮改用斜齒輪。
選型指南
齒與軸平行的最基本齒輪。製造簡單，無軸向力。噪音相對較大，適用於低至中速。嚙合齒輪必須使用相同模數。
主要特點
- 齒形為平行於軸的直齒（正齒），最簡單的齒輪形式
- 模數（m）0.5–10範圍，齒數（z）×模數=節圓直徑（PCD）
- KS B 1405 / ISO 1328精度等級，變位係數（x）防止根切
主要應用領域
減速機一級齒輪、印刷機輥驅動、汽車變速箱倒檔齒輪、鐘錶齒輪系、工業機器人關節
常見問題
齒輪模數（m）如何選擇？
由扭矩和齒數決定。小型精密機械：m0.5-1；一般工業：m2-4；重型設備：m5+。相同模數下增加齒數可增大節圓直徑和重合度。
