法蘭螺母 規格表
Flange Nut Specifications — 28個尺寸
DIN 6923ISO 4161JIS B 1190
DINISOJISFlange Nut
7 sizes以下尺寸在 DIN 6923 · ISO 4161 · JIS B 1190 中相同。

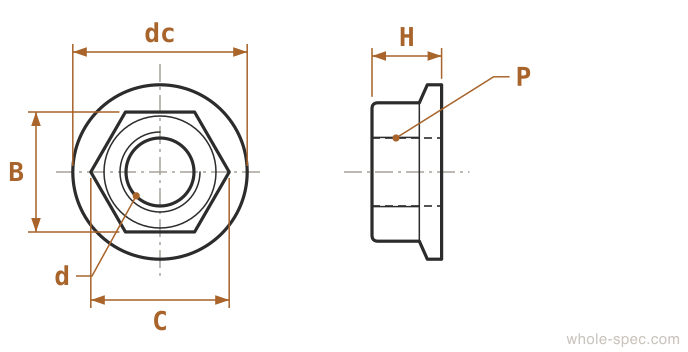

| Nominal | d | P | HHeight | BWrench | CCorner | dcFlange Dia |
|---|---|---|---|---|---|---|
| M4 | 4 | 0.7 | 5 | 7 | 8.1 | 10.5 |
| M5 | 5 | 0.8 | 5.5 | 8 | 9.2 | 12 |
| M6 | 6 | 1 | 6 | 10 | 11.5 | 14 |
| M8 | 8 | 1.25 | 8 | 13 | 15 | 17.5 |
| M10 | 10 | 1.5 | 8.7 | 15 | 17.3 | 21.8 |
| M12 | 12 | 1.75 | 11.2 | 18 | 20.8 | 24 |
| M16 | 16 | 2 | 14 | 24 | 27.7 | 34.5 |
底部帶一體法蘭的螺母，無需單獨墊圈即可提供大承壓面。在高振動環境中效果顯著。
實務注意事項
- 鋸齒法蘭螺母的防鬆效果隨重複使用而降低。安全關鍵接頭每次使用新螺母。
- 法蘭螺母下加墊圈會使法蘭效果消失。正確做法是不加墊圈使用。
選型指南
在無需墊圈的情況下提供寬闊承壓面，特別適合高振動環境。鋸齒法蘭咬入接觸面防止鬆動。是汽車懸架和引擎支架的標準件。替代平墊圈+六角螺母組合，減少零件和裝配步驟。
主要特點
- 底部一體式法蘭免除墊圈，減少裝配步驟
- 鋸齒法蘭型在振動環境中具有防鬆功能
- DIN 6923 / ISO 4161標準，汽車和工業機械產線標準採用
主要應用領域
汽車懸吊、引擎支座、輸送機螺栓緊固、振動設備、農業機械裝配
常見問題
法蘭螺母與平墊圈+六角螺母有什麼區別？
功能相似，但法蘭螺母減少零件數和裝配工序。鋸齒型還有防鬆功能。
