動密封槽 規格表

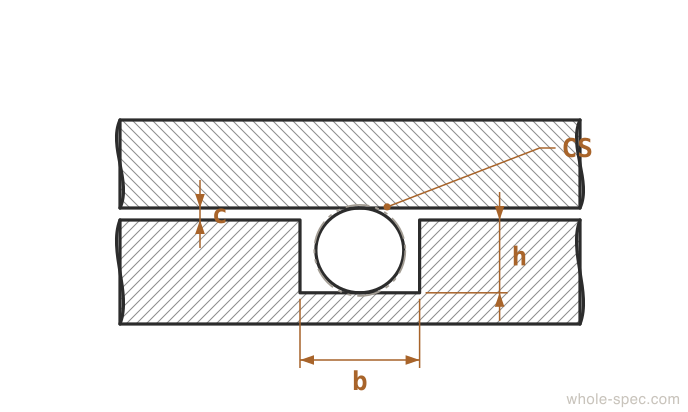

Dynamic Groove KS Specifications — 4個尺寸
JIS B 2401
JISDynamic Groove
4 sizes| CS/Use | hGroove D | bGroove W | Squeeze | Note |
|---|---|---|---|---|
| CS1.9運動 | 1.55 | 2.4 | 18% | 活塞/桿用 |
| CS2.4運動 | 1.95 | 3 | 19% | 活塞/桿用 |
| CS3.5運動 | 2.8 | 4.6 | 20% | 活塞/桿用 |
| CS5.7運動 | 4.6 | 7.5 | 19% | 活塞/桿用 |
This specification follows JIS (Japanese Industrial Standards). JIS is highly compatible with Korean KS standards and is essential when sourcing or maintaining Japanese-manufactured parts and equipment.
活塞/桿等往復運動部位O形圈槽的尺寸表。以適當的壓縮率確保密封性能。
實務注意事項
- 務必去除溝槽邊緣毛刺。微小毛刺切斷O形圈會導致嚴重液壓洩漏。
選型指南
用於往復運動活塞和桿件的O形圈溝槽尺寸。8–16%壓縮率最小化摩擦；溝槽底面表面粗糙度Ra 0.2–0.4μm必不可少。倒角加工防止O形圈損傷。
主要特點
- 活塞/桿往復運動時O形圈在溝槽內貼合滑動不滾動
- 溝槽寬度為線徑的1.2–1.3倍，壓縮率8–16%最小化摩擦和磨損
- 表面粗糙度Ra 0.2–0.4 μm必須，溝底R倒角防止O形圈損傷
主要應用領域
液壓缸活塞密封、氣缸桿填料、電磁閥閥芯、液壓機柱塞
常見問題
動態O形圈溝槽的表面粗糙度要求？
溝底Ra 0.2-0.4μm，溝側面Ra 0.4-0.8μm為必須。粗糙度高會加速O形圈磨損導致洩漏。
