ステンレス鋼管 規格表
Stainless Steel Pipe Specifications — 33サイズ
KS D 3576JIS G 3459
SUS304/316ステンレス鋼製の配管です。炭素鋼管に比べ耐食性・衛生性が格段に優れ、食品・医療・製薬・半導体プロセス配管に必須です。
実務上の注意点
- SUS304が標準で、海水・塩素環境ではSUS316を選択します。304は塩素に弱く孔食（ピッティング）腐食が発生します。
- 溶接後の酸洗（パッシベーション）処理が必須です。溶接変色部（ヒートティント）は耐食性が大幅に低下しています。
選定ガイド
耐食性と衛生性が必要な箇所に使用します。SUS304が標準で、海水・塩素環境ではSUS316を選択します。食品CIP配管、半導体超純水、製薬GMPラインなどに使用されます。内面処理（BA/EP）により流体の汚染度が変わります。

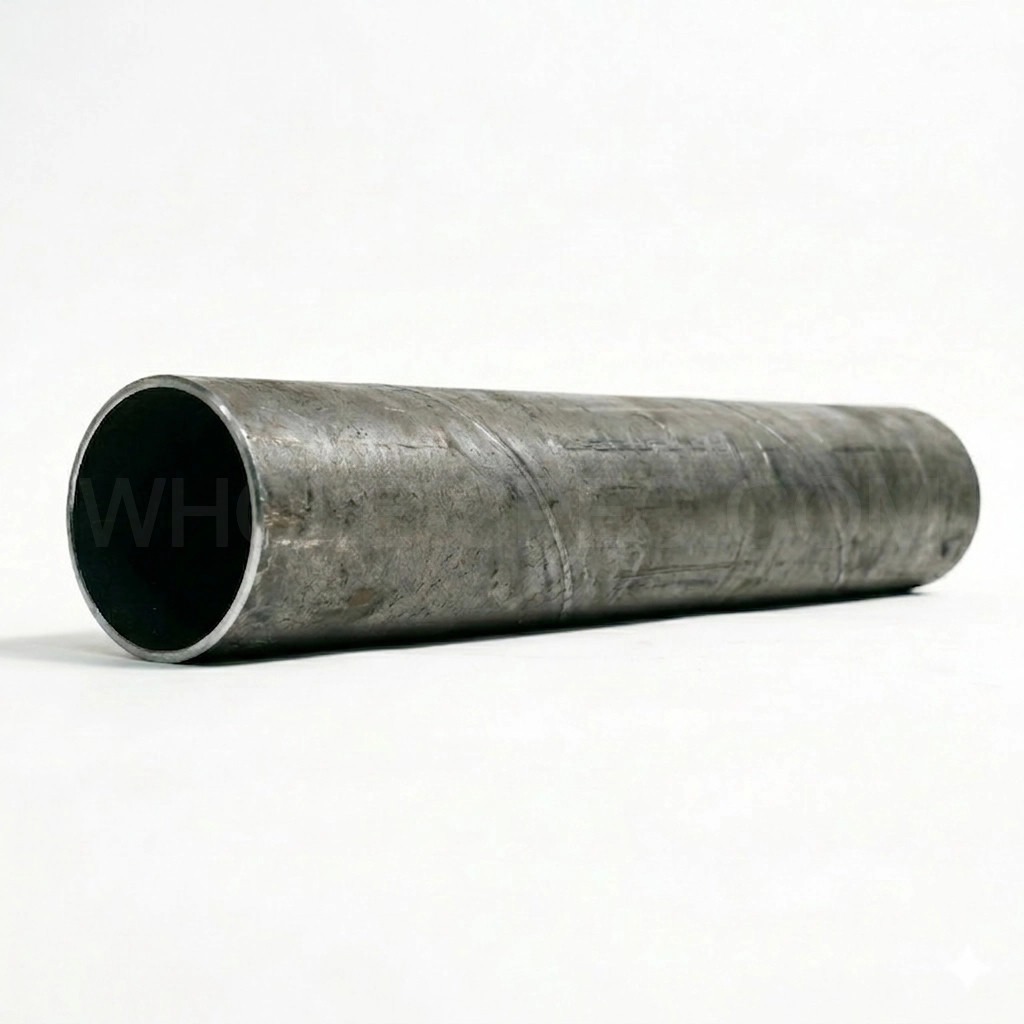

Stainless Steel Pipe
KSJISStainless Steel Pipe
11 sizes以下の寸法は KS D 3576 · JIS G 3459 で同一です。

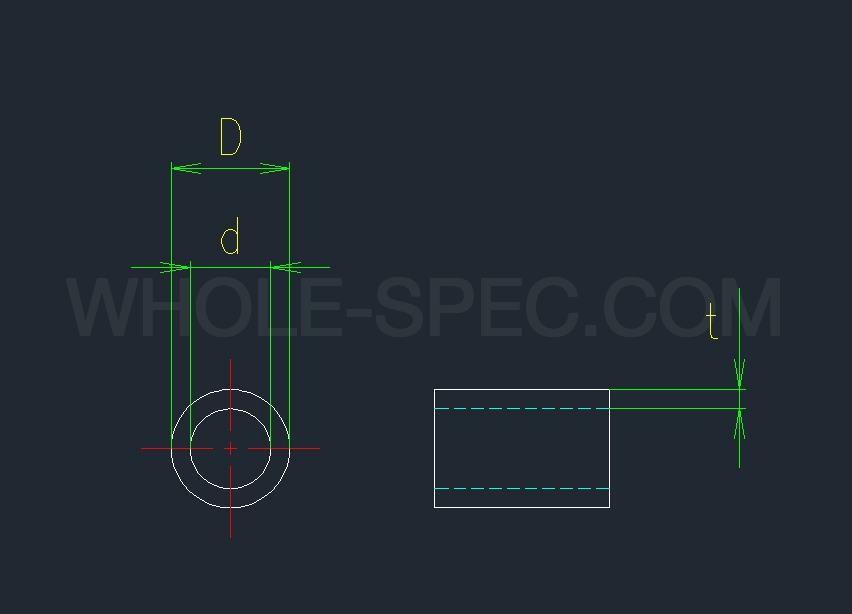

| Nominal | D | t | d | Weight | Standard |
|---|---|---|---|---|---|
| 6A | 10.5 | 1.2 | 8.1 | 0.28 | KS D 3576 |
| 8A | 13.8 | 1.65 | 10.5 | 0.49 | KS D 3576 |
| 10A | 17.3 | 1.65 | 14.0 | 0.64 | KS D 3576 |
| 15A | 21.7 | 1.65 | 18.4 | 0.82 | KS D 3576 |
| 20A | 27.2 | 1.65 | 23.9 | 1.04 | KS D 3576 |
| 25A | 34 | 2.2 | 29.6 | 1.73 | KS D 3576 |
| 32A | 42.7 | 2.2 | 38.3 | 2.2 | KS D 3576 |
| 40A | 48.6 | 2.5 | 43.6 | 2.84 | KS D 3576 |
| 50A | 60.5 | 2.8 | 54.9 | 3.98 | KS D 3576 |
| 65A | 76.3 | 3 | 70.3 | 5.42 | KS D 3576 |
| 80A | 89.1 | 3 | 83.1 | 6.36 | KS D 3576 |
主な特長
- KS D 3576 (STS304/316)、耐食性・衛生性確保で食品・半導体配管標準
- 電気溶接（ERW）・シームレス製管方式、溶接部非破壊検査（RT/UT）対応
- 光輝焼鈍（BA）・酸洗（2B）・電解研磨（EP）等内面処理で流体汚染最小化
主な適用分野
食品CIP配管、半導体超純水、製薬GMPライン、化学移送管、海洋プラント
STEPファイルダウンロード
無料の3D CADモデル（STEP AP214）。実規格寸法に基づき、無料ライブラリの慣例どおりねじ山は簡略化（plain shank）しています。
ダウンロードSTS-6A.step
全規格・CAD使用法 →よくある質問
SUS304とSUS316の違いは？
SUS316はMo（モリブデン）が添加されており、塩素・塩水環境での耐食性がSUS304より遥かに優れています。海岸・プール・化学工場では316を使用してください。
