平行ピン 規格表
Dowel Pin Specifications — 28サイズ
KS B 1320ISO 2338JIS B 1354DIN 7

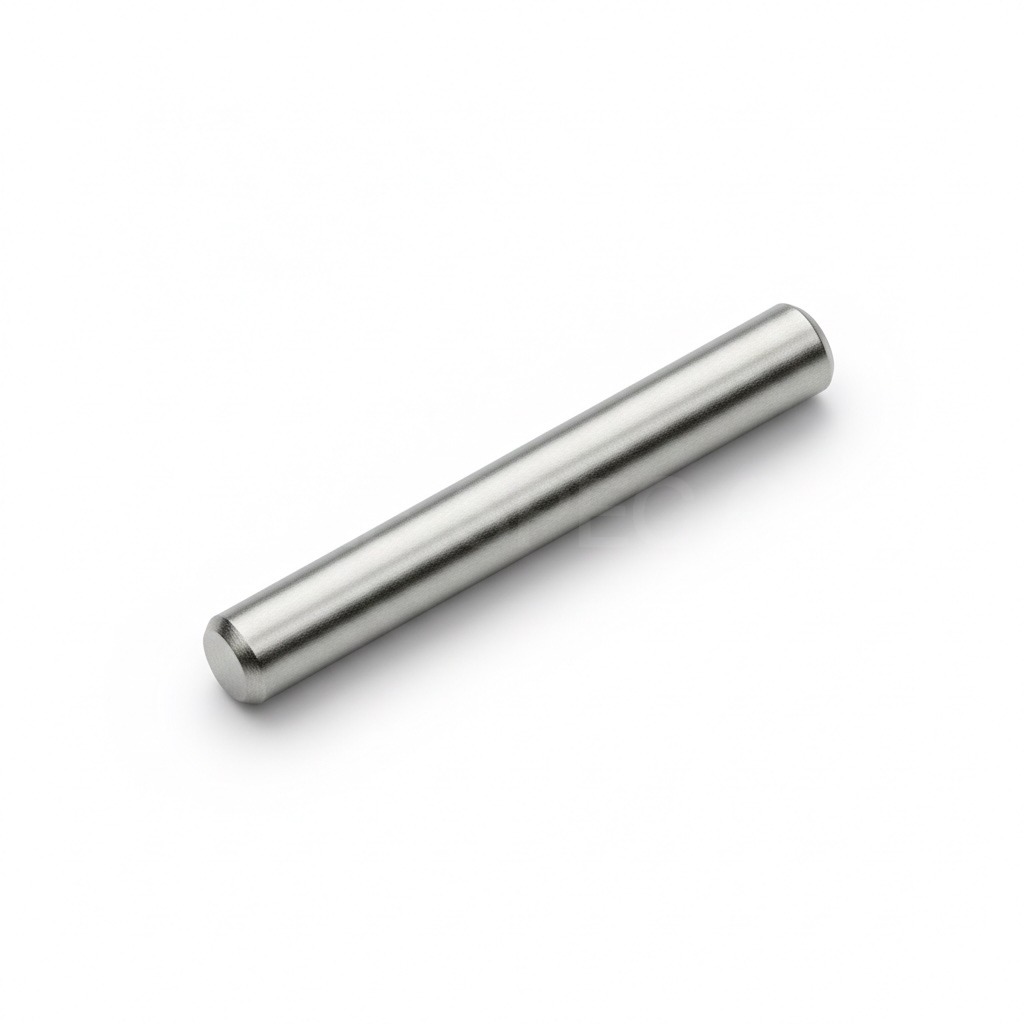

両端が同一径の円筒形ピンで、部品の位置決め（ノックピン）やせん断接続に使用されます。
実務上の注意点
- ピン穴は必ずリーマ加工してください。ドリル穴に圧入すると真円度不良でピンが傾いたり抜けたりします。
- 2本のピンで位置決めする際、1つは丸穴、もう1つは長穴（スロット）で設計してください。両方丸穴にすると公差累積で組立ができません。
選定ガイド
精密位置決め（ノックピン）が必要な箇所に使用します。リーマ加工した穴に締まりばめで固定するため、穴の公差（H6/H7）が重要です。金型位置決め、治具基準点、ギヤボックスハウジングの位置合わせに使用されます。繰り返しの分解・組立にはスプリングピンの方が適しています。
Dowel PinKSISOJISDINDowel Pin
7 sizes以下の寸法は KS B 1320 · ISO 2338 · JIS B 1354 · DIN 7 で同一です。
| Nominal | d | L | Tolerance | Material | Standard |
|---|---|---|---|---|---|
| Ø2×10 | 2 | 10 | m6 | S45C | KS B 1320 |
| Ø3×15 | 3 | 15 | m6 | S45C | KS B 1320 |
| Ø4×20 | 4 | 20 | m6 | S45C | KS B 1320 |
| Ø5×25 | 5 | 25 | m6 | S45C | KS B 1320 |
| Ø6×30 | 6 | 30 | m6 | S45C | KS B 1320 |
| Ø8×40 | 8 | 40 | m6 | S45C | KS B 1320 |
| Ø10×50 | 10 | 50 | m6 | S45C | KS B 1320 |
主な特長
- 全長同一直径（h6/m6公差）、リーマ加工穴に圧入固定
- KS B 1320 / ISO 2338、呼称ø1〜ø25、焼入鋼・ステンレス選択
- 位置決め（ダウエル）および剪断荷重伝達の二重機能
主な適用分野
金型位置決めピン、ジグ基準ピン、ギアボックスハウジング合わせ、ロボットジョイント整列、工作機械部品位置固定
よくある質問
平行ピンの公差等級m6とh6の違いは？
m6は穴に対して締まりばめ（圧入タイプ）で永久固定に使用します。h6はすきまばめ～微小締まりばめで、分解が必要な箇所に使用します。金型位置決めにはm6、治具基準ピンにはh6が一般的です。
