蝶ナット 規格表

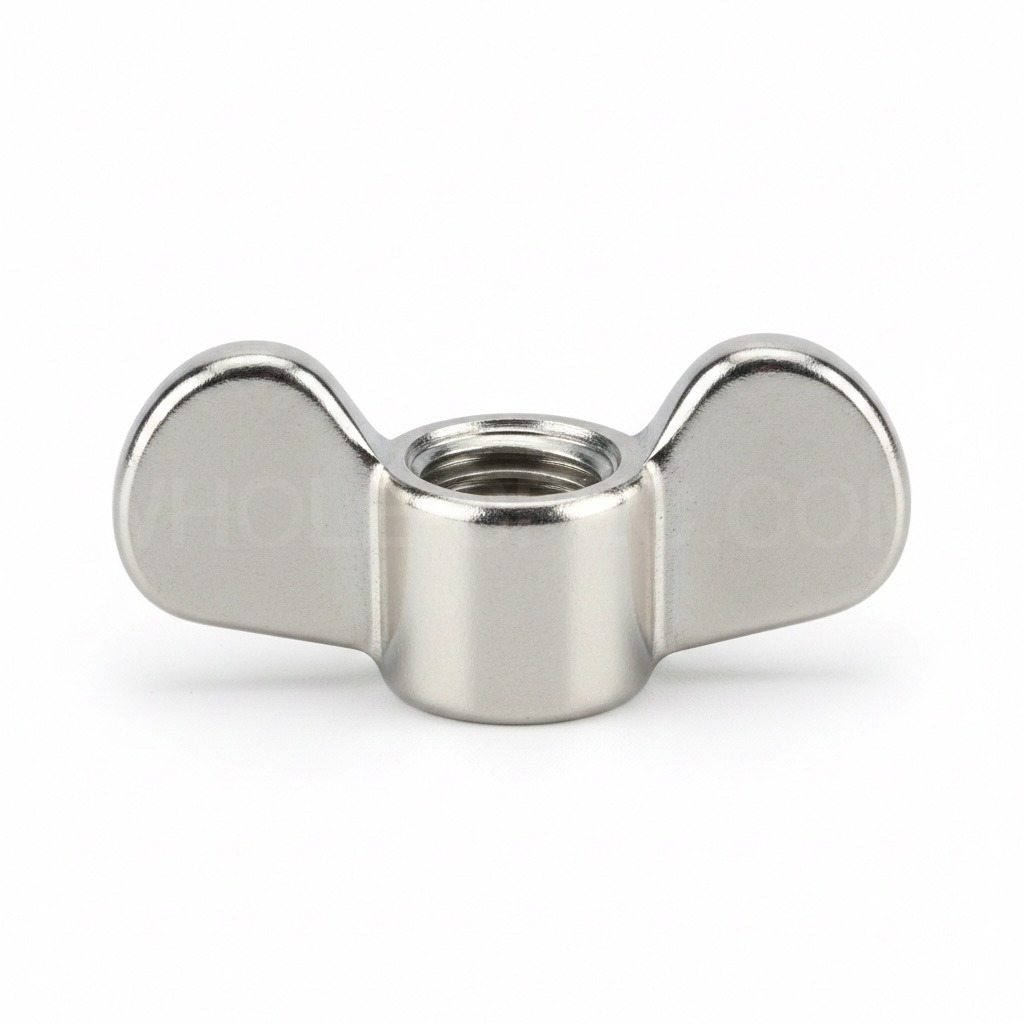

Wing Nut Specifications — 10サイズ
DIN 315JIS B 1185
翼付きで手で簡単に締めたり緩めたりできるナットです。工具なしで頻繁に組立・分解する箇所に使用されます。
実務上の注意点
- 振動環境で容易に緩むため、振動のある場所には必ず他のタイプのナットを使用してください。
- 手で締めるため締付トルクが一定しません。トルク管理が必要な箇所には不適合です。
選定ガイド
ウイングボルトと同様に手で締め外しが可能です。検査治具、換気フィルター、仮固定など、軽荷重・頻繁な着脱箇所に適しています。M4〜M12の範囲です。安全上重要な箇所や高振動環境では使用しないでください。
Wing NutDINJISWing Nut
5 sizes以下の寸法は DIN 315 · JIS B 1185 で同一です。
| Nominal | d | P | H (Height) | B (Wrench) | Other |
|---|---|---|---|---|---|
| M4 | 4 | 0.7 | 10 | 10.5 | 20 |
| M5 | 5 | 0.8 | 11 | 12 | 24 |
| M6 | 6 | 1 | 13 | 14 | 30 |
| M8 | 8 | 1.25 | 17 | 17.5 | 36 |
| M10 | 10 | 1.5 | 20 | 18.6 | 45 |
主な特長
- 両側ウイングで素手での締結・取り外し可能、工具不要
- DIN 315規格、鋳造型（GG）とプレス型（AF）の形態区分
- M4〜M12小型範囲、頻繁な着脱がある軽荷重締結に最適
主な適用分野
検査治具、換気フィルターカバー、仮配線固定、展示ディスプレイ、テント・キャノピー設置
よくある質問
ウイングナットを振動環境で使用できますか？
推奨しません。手締め構造のため振動で容易に緩みます。振動がある環境ではロックナットまたはロックタイトを使用してください。
