ナイロンロックナット 規格表
Nylon Lock Nut Specifications — 30サイズ
DIN 985ISO 10511JIS B 1199ASME B18.16.6

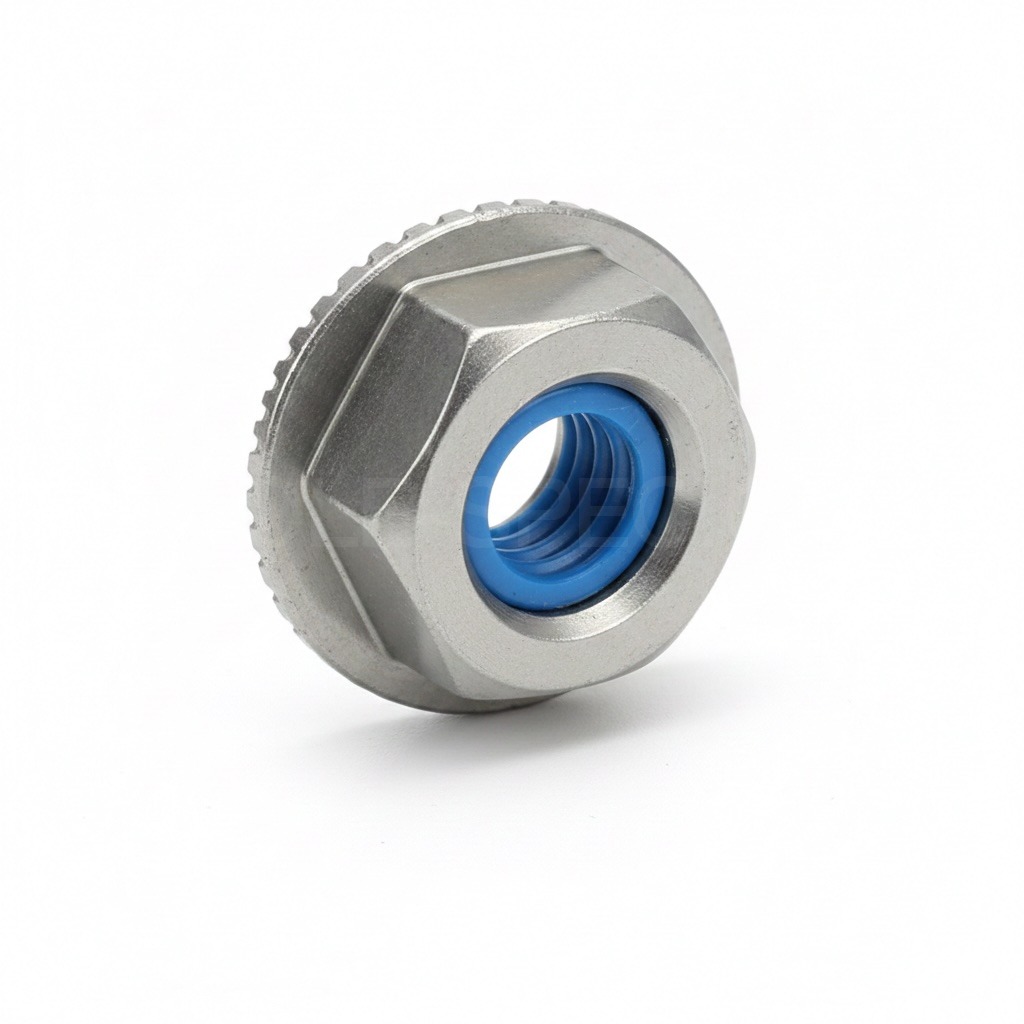

内部にナイロンリングを挿入した緩み止めナットです。振動による緩みを防止し、繰り返し使用が可能です。
実務上の注意点
- ナイロンの耐熱温度は約120°Cです。エンジン周辺や高温配管付近では全金属ロックナットに変更してください。
- ナイロンロックナットは3～5回まで再使用可能ですが、ナイロンリングが潰れたら即座に交換してください。重要締結部は毎回新品を使用します。
選定ガイド
ナイロンインサートの摩擦力で振動による緩みを防止します。3〜5回まで再使用可能ですが、重要箇所には毎回新品を使用してください。ナイロンの耐熱温度は約120°Cのため、高温環境では全金属プリベイリングトルクロックナットに切り替えてください。
Nylon Lock NutDINISOJISANSINylon Lock Nut
6 sizes以下の寸法は DIN 985 · ISO 10511 · JIS B 1199 · ASME B18.16.6 で同一です。
| Nominal | d | P | H (Height) | B (Wrench) | Other |
|---|---|---|---|---|---|
| M4 | 4 | 0.7 | 5 | 7 | 8.1 |
| M5 | 5 | 0.8 | 5 | 8 | 9.2 |
| M6 | 6 | 1 | 6 | 10 | 11.5 |
| M8 | 8 | 1.25 | 8 | 13 | 15 |
| M10 | 10 | 1.5 | 10 | 17 | 19.6 |
| M12 | 12 | 1.75 | 12 | 19 | 21.9 |
主な特長
- ナット上部ナイロンインサートがねじ山に摩擦力を付与し自動緩み防止
- DIN 985（薄型）/ DIN 982（高型）区分、再使用時のトルク低下を考慮
- ナイロン耐熱温度約120°C、高温環境ではオールメタルロックナットに交換必要
主な適用分野
振動の激しいモーターマウント、車両下部、コンベヤローラー軸、ポンプ配管、送風機設置
STEPファイルダウンロード
無料の3D CADモデル（STEP AP214）。実規格寸法に基づき、無料ライブラリの慣例どおりねじ山は簡略化（plain shank）しています。
ダウンロードM4.step
全規格・CAD使用法 →よくある質問
ナイロンロックナットの再使用回数は？
一般的に3〜5回まで再使用可能です。ナイロンリングが潰れたり弾性を失った場合は直ちに交換してください。安全重要部位は毎回新品を使用します。
ナイロンロックナットを高温で使用できますか？
ナイロンの耐熱温度が約120°Cのため不可です。高温では全金属ロックナット（プリベイリングトルクタイプ）を使用してください。
